Качеството на вътрешните компоненти е от решаващо значение за водородните енергийни системи, които трябва да работят година след година. Порестите филтърни елементи помагат за поддържане на пътищата на флуида чисти и предпазват чувствителното оборудване.Спечен метален прахе ключът към дълголетието на тези филтри. Инженерите и екипите за доставки могат да намалят разходите за поддръжка и да удължат експлоатационния живот, като разберат как нивата на чистота влияят върху производителността на филтъра.
Дори при неблагоприятни електрохимични условия порестите филтри с метален прах с висока-чистота издържат на влошаване. Това е особено вярно в приложенията за водна електролиза с протонна обменна мембрана (PEM), където филтрите трябва да понасят киселинни среди, електрически токове и температурни промени. Чистотата на праха влияе върху живота на филтъра поради концепциите на науката за материалите за устойчивост на корозия, механична якост и микроструктурна хомогенност.
1.Спецификация

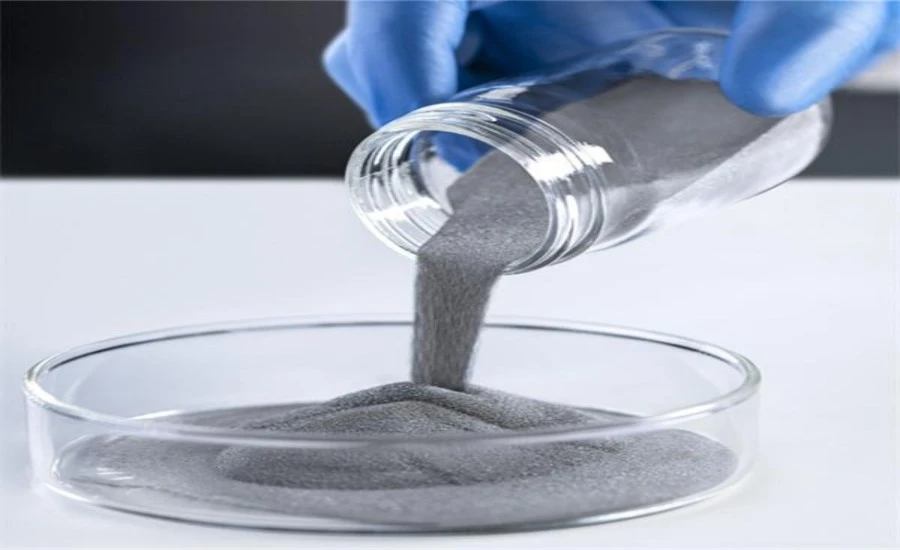

Име на продукта: синтерован метален прах
Вътрешен код: NAVI-2-002
Марка: NAVI Titanium®
Общи форми: кръг, диск, лист, тръба, кръг, прът, капачка или персонализация
Суровини:
(1) Титан --- 0A клас чист прах
(2) Неръждаема стомана---/SS304/SS316/SS316L и др.
(3) Никел---Сплави на основата на никел/MONEL/INCONEL/Hastelloy (C22/C276)
(4) Бронз --- 0A клас чист прах
Разширени области на NAVI: PEM, полупроводници и електроника, фармацевтични продукти и др.
2. Ръководство за закупуване
(1) Процес
NAVI Titanium (от 2008 г.) може да обработва според вашите дизайнерски чертежи
(2) Проба
Ефективен, икономичен, висококачествен
Вземете само основните разходи за форми за потребителски продукт, синтероване заедно за поръчки на проби, нула неквалифицирани
(3) Технологична поддръжка
Професионална-за-услуга, добре дошли да се свържете с нас
Как високо{0}}чистият синтерован метален прах подобрява издръжливостта на филтъра?
Ролята на примесите в разграждането на филтъра
Металните прахове със замърсители правят структурите по-слаби на места, което ускорява процеса на повреда. По време на синтероването кислородът, въглеродът и металните примеси затрудняват слепването на прахообразните частици. Това създава порести структури, които не са прави, и зони на концентрация на напрежение, които не са плоски. Има дефекти в материала, които позволяват пукнатини да се разпространят и да започне ръжда.
Изследванията на праховата металургия показват, че количеството кислород в титаниевите части пряко влияе върху това как те реагират на електричество. Твърде много кислород създава стабилни оксидни фази по краищата на частиците, което намалява електрическата проводимост и създава галванични елементи, които насърчават ръждясването в определени области. Тези недостатъци, причинени от примеси, карат филтърните елементи да издържат много по-малко дълго в PEM електролизатори, където те трябва да запазят своята механична стабилност и електрическо представяне.
Стандарти за чистота за критични приложения
За да направите трайни порести метални филтри, имате нужда от прахообразен материал, който отговаря на строги изисквания за чистота. Титанов прах с ниво на кислород под 0,15% обикновено е необходим за високо-електролитни системи PEM. Това е много по-малко от това, което се намира в обикновените индустриални степени. Тази управлявана химия гарантира, че процесът на синтероване е последователен и че крайните свойства са предвидими.
Има повече от една връзка между качеството на пудрата и ефективността на готовия продукт. При синтероването равномерното разпределение на размерите на частиците, стабилността на морфологията и химическата хомогенност помагат да се направят три-измерни мрежи, които са еднакви. Праховете от първокласен-клас имат по-строги толеранси в тези параметри, което директно води до филтърни елементи с постоянна структура на порите и механични свойства.
Икономическо въздействие на избора на качество на прах
Въпреки висока{0}}чистотасинтерован метален прах струва повече, анализът на общите разходи показва, че си заслужава.
Филтърните елементи, изработени от високо-качествени суровини, издържат по-дълго, преди да се наложи да бъдат сменени, което намалява цената както на частите, така и на времето, през което системата не работи. Ако заводът за производство на водород работи през цялото време, праховите филтри със стандартен-клас може да се наложи да се сменят на всеки 12 до 18 месеца. Опциите с висока -чистота, от друга страна, могат да издържат от 36 до 48 месеца при същите обстоятелства.
Това предимство на издръжливостта става все по-важно, тъй като проектите за екологичен водород стават все по-големи и по-големи, до няколко-мегаватови мощности. Честата поддръжка на филтъра изисква много работа и спира продукцията, което губи повече време и пари от първоначалните спестявания на материали от използването на по-нисък-клас прахове.
Спечен метален прах с-висока чистота за здрави и еднакви порести рамки
Микроструктурни предимства на чистата прахообразна суровина

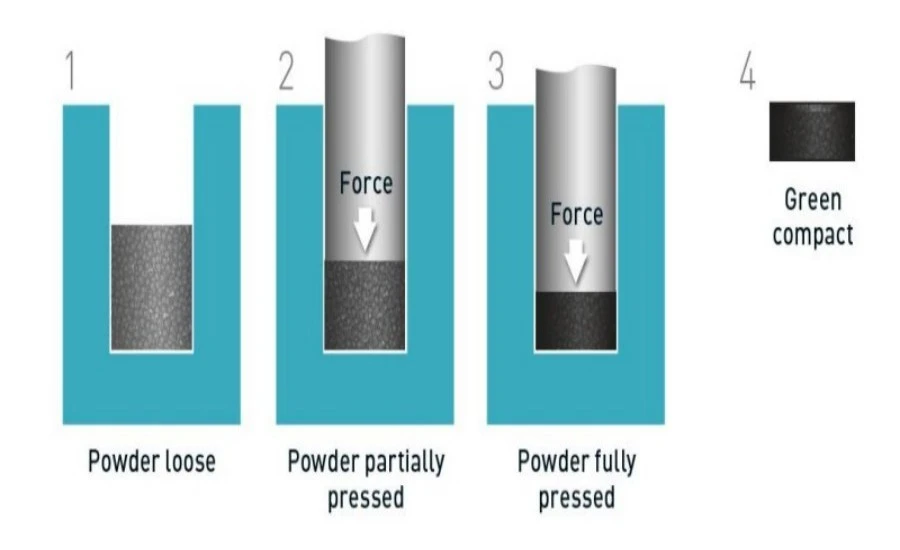

Чрез дифузионно свързване при високи температури, процесът на синтероване превръща свободните прахови частици в структури, които се слепват. Примесите пречат на това атомно движение, оставяйки незавършени свързващи зони и допълнителни пори, които не са част от планираната структура на порите. Праховете с висока -чистота се синтероват по-равномерно, като формите на шийките между частиците са по-правилни, което увеличава тяхната механична якост.

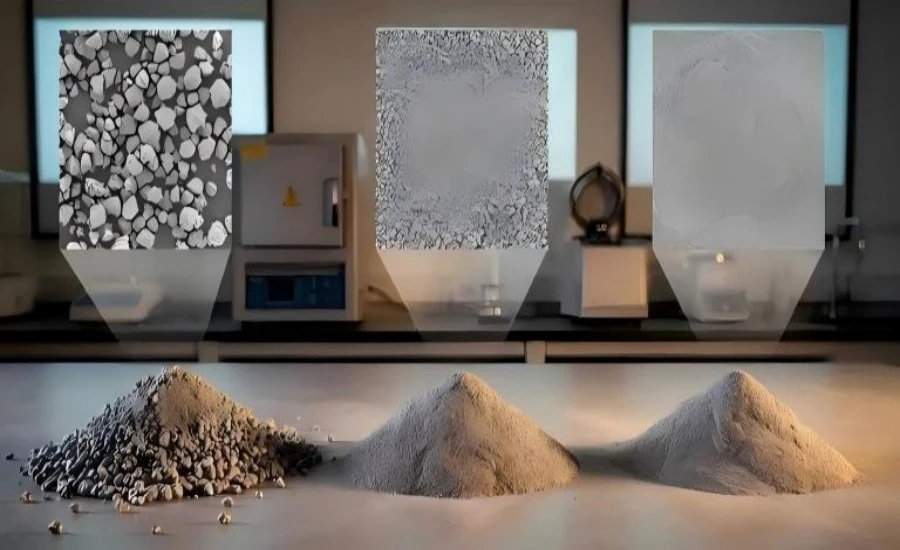

Проучвания, използващи усъвършенствана микроскопия, показват, че синтерованите порести метални филтри, направени от рафиниран титанов прах, имат разпределение на размера на порите, което е изненадващо еднакво. Тази стабилност идва от знанието как частиците ще се движат и слепват по време на топлинна обработка. Три{2}}измерната рамка, която беше направена, разпределя равномерно механичните натоварвания, което спира ранните режими на отказ, които се случват често във филтри с микроструктури, които не са гладки.
Персонализирана архитектура на порите чрез контролирани характеристики на праха
За да направите филтърни елементи, които работят добре в определени ситуации, трябва да имате прецизен контрол върху размера, разпространението и свързаността на порите. Производителите получават тези специфични свойства, като избират правилните диапазони от размери на частиците на праха и прилагат контролирано налягане на уплътняване преди синтероване. Суровината с висока-чистота реагира последователно на тези фактори на обработка, което прави възможно създаването на персонализирани архитектури на порите отново и отново.
За да работи PEM водната електролиза, филтърните елементи трябва да отговарят на две различни нужди: те трябва да имат достатъчно отворено пространство за нисък спад на налягането и достатъчно повърхностна площ, за да поддържат реакцията. Тези проблеми могат да бъдат решени чрез използване на градиентни структури, които включват фракции с различен размер на праха. Това прави филтри с груби външни части, които поддържат структурата, и гладки вътрешни части, които филтрират прецизно. За направата на тези сложни много-пластови дизайни е важно да се използват прахове с висока-чистота, защото те са стабилни в своите размери и не се топят при нагряване.
Съображения за механична якост
Устойчивостта не е само химическа устойчивост; механичната якост ви казва дали филтърните елементи могат да се справят с напрежението при преместване, инсталиране и използване. Това е пряко свързано с качеството на свързване между частиците, което се постига по време на обработката, че синтерованите структури имат висока якост на натиск и опън. Праховете, които са замърсени, правят връзките между материалите по-слаби, което прави структурите по-вероятно да се счупят.
Като част от процедурите за изпитване на компоненти за водородна енергия, филтриращите проби се подлагат на повтарящо се натоварване под налягане, което е като години на употреба. Когато са направени от високо{1}}синтерован метален прах, елементите са много устойчиви на износване и запазват формата си след хиляди цикли на натиск. Тази механична издръжливост означава, че частите трябва да се сменят по-рядко, което прави системата по-надеждна.
Чистота на синтерован метален прах и устойчивост на корозия в PEM филтърни елементи
Разбирането на нуждите от електрическа стабилност помага да се обясни защо чистотата на праха е толкова важна в приложенията за електролиза. На анода на PEM система се произвежда кислород. Това създава силно реактивни условия, които атакуват много материали много бързо. Титанът е най-добрият материал за филтърни елементи при тези условия, защото не ръждясва естествено, но само ако чистотата на праха запази това защитно качество.
Примесите на титан причиняват разлики в електрохимичния потенциал в определени области, което създава микрогалванични клетки, които ускоряват корозията. Според проучвания, публикувани в научни списания за корозия, киселинните течности стават много по-малко проходими, когато количеството кислород в тях се повиши над определено ниво. Титанов прах с висока-чистота се използва за направата на филтърни елементи, които поддържат пасивните филми стабилни и не се разпадат дори след хиляди часове употреба.
Киселинните условия, които са често срещани в PEM електролизарите, правят необходимостта от чистота още по-силна. Стандартните типове търговски титан могат да работят добре в неутрални водни настройки, но те се разпадат бързо, когато са изложени на нива на рН под 3. За тези трудни условия на работа, ниско{2}}кислородните фини титанови прахообразни формулировки, направени за електрохимични приложения, са отговорът. Те правят филтърните елементи да издържат три пъти по-дълго от тези, направени от обикновени материали.
С каква-висока чистота титановият синтерован метален прах поддържа дълготрайна-стабилност на филтъра
Електрическа проводимост и ефективност на системата
В PEM системите филтрите от порест метал не се справят просто с химикали и механика. Те също действат като токоотводи и реакционни субстрати. Електрическото съпротивление през филтърната част има пряк ефект върху това колко добре работи системата и колко енергия използва. Количеството кислород в титановия прах има голям ефект върху неговата проводимост. Тъй като количеството на замърсяването намалява, електрическите характеристики се подобряват.
Създаването на филтърни елементи с малка загуба на съпротивление е възможно с титанов прах с висока-чистота и ниско{1}}кислород. Тази по-висока проводимост намалява генерирането на топлина във филтърната структура, което намалява механизмите на разграждане, причинени от топлината. Когато химическата устойчивост е по-добра и термичният стрес е намален, практическият живот се увеличава значително.
Стабилност на размерите при работни условия
Дългосрочната-ефективност на филтъра трябва да бъде стабилна по отношение на размерите дори когато температурите се променят и филтърът е подложен на голямо напрежение за дълго време. Структурите, които са синтеровани и съдържат фази на примеси, се разширяват и свиват с различна скорост, създавайки вътрешни напрежения, които могат да доведат до напукване или изкривяване. Чистите метални прахове правят микроструктури, които са правилни и се разширяват и свиват по същия начин. Те също така запазват размерите си за дълги периоди от време.
Това ниво на стабилност е особено важно за затварящи повърхности и зони, където филтрите се срещат с частите на корпуса. Промените в размерите отслабват уплътнението, оставяйки потока около него, което прави филтъра по-малко ефективен. При премиум-классинтерован метален прахизползва се за направата на филтърни елементи, запазват оригиналната си форма, което означава, че уплътняват добре за дълго време.
Съгласуваност на партидите за мащабируемост на производството
Тъй като производството на водород нараства до индустриално ниво,
необходима е надеждна производителност на компонентите, за да се поддържат ниски разходите на проекта. Промените в свойствата на филтърните елементи правят дизайна на системата по-труден, налагат по-задълбочено тестване на качеството и правят планирането на поддръжка по-малко сигурно. Доставчиците на прах с висока-чистота поддържат строг контрол върху спецификациите, така че да могат да дават редовни партиди, които имат филтърни качества, които могат да се повтарят.
Това ниво на последователност в производството позволява плановете за поддръжка да бъдат планирани предварително въз основа на работните часове, вместо да се правят замени, след като производителността започне да намалява. Големите -проекти за зелен водород имат по-малко финансова несигурност, тъй като разработчиците на проекти могат точно да предвидят колко ще струват частите и колко поддръжка ще е необходима.
Намаляване на износването на оборудването с високо{0}}чисти синтеровани метални прахообразни филтърни субстрати

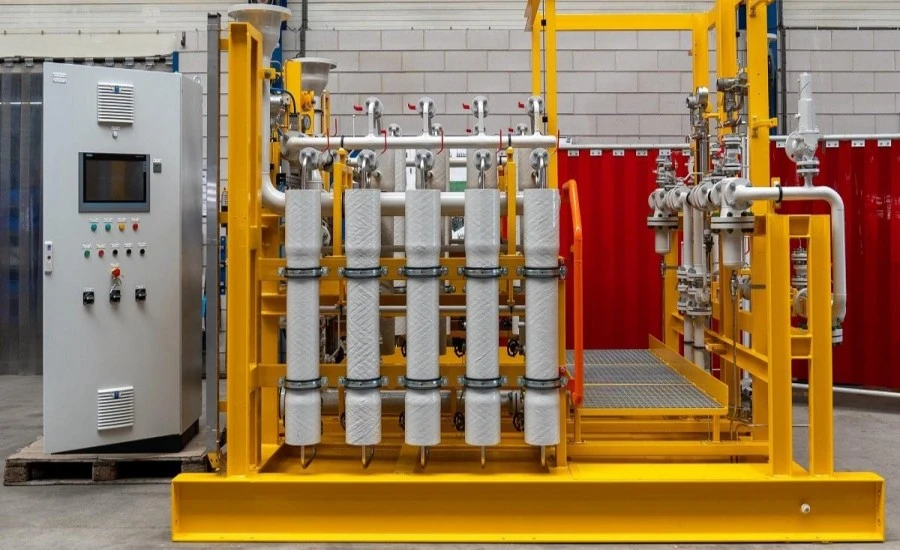

Защита на компонентите надолу по веригата
Като първа линия на защита срещу замърсяване с прахови частици, което унищожава скъпите системни части, синтерованите филтърни елементи вършат своята работа. Течности с високо съдържание на частици ускоряват износването на каталитични слоеве, мембранни системи и прецизни клапани. Издръжливите филтри продължават да блокират нещата дори след дълги периоди от време без да бъдат обслужвани, защитавайки оборудването по-нататък.
Филтърните елементи, които се разпадат твърде бързо, освобождават собствените си частици в потока от течност, което ги прави източници на замърсяване по странен начин. Това разрушаване се случва, когато слабите синтеровани структури се разпаднат под напрежението на потока или когато корозията отслаби връзките и те се счупят. Използването на прах с висока -чистота като материал прави конструкциите здрави и устойчиви както на механично износване, така и на химическа атака, премахвайки този проблемен начин за повреда на конструкциите.
Надеждност на системата и време на работа
Инсталациите за производство на водород са най-{0}}рентабилни, когато работят на пълен капацитет през цялото време. Това означава, че непланираните спирания са много скъпи. Когато филтрите спрат да работят, те трябва да бъдат коригирани веднага, което нарушава производствените графици и причинява проблеми по-надолу по веригата на доставки. Купуването на дълготрайни порести метални филтърни части, направени от чисти материали, директно подобрява стабилността на системата.
Съществува ясна връзка между качеството на филтрите и колко често трябва да се поддържат, както се вижда от оперативните статистики от промишлени PEM инсталации. Съоръженията, които използват първокласни филтърни елементи, отчитат периоди на поддръжка, по-дълги от три години, докато настройките с обикновени части се нуждаят от обслужване поне веднъж годишно. По-дългите цикли на подмяна намаляват разходите както за самите части, така и разходите, които възникват поради планиран престой.
Оптимизиране на общите разходи
Когато се претеглят разходите за първоначалните части спрямо разходите през целия им живот, решенията за обществени поръчки са склонни да се предпочитат решения за синтерован метал с висока{0}}чистота за трудни задачи. Пълно проучване на разходите, което взема предвид цените на частите, монтажната работа, престоя на системата и износването на вторичното оборудване, показва, че висококачествените материали имат големи предимства. Първоначалната допълнителна цена обикновено добавя до по-малко от 20% повече разходи, като същевременно прави продукта по-дълъг с повече от 200%.
Използването на реалистични графици за ремонт и цени за подмяна във финансовите модели на проекта показва, че високо{0}}качествените филтърни компоненти дават по-добра възвръщаемост на инвестицията. Тази икономическа полза става по-силна, тъй като капацитетът на системата нараства и производството на водород престава да бъде експеримент и започва да бъде основен източник на доходи.
Заключение
Яснотата насинтерован метален прахкойто съставлява порестите филтърни елементи е най-важният фактор за това колко дълго издържат. Материалът с висока -чистота прави микроструктури, които са правилни и имат по-добра устойчивост на корозия, динамична якост и стабилност на размерите. Когато тези неща са налице, те директно водят до по-дълъг експлоатационен живот, по-малко нужди от поддръжка и по-висока надеждност на системата.
Инвестирането във филтърни елементи, изработени от високо{0}}качествен титанов прах с ниско съдържание на{1}}кислород, има ясни икономически и оперативни ползи за PEM приложения за водна електролиза, които трябва да работят непрекъснато в продължение на години при тежки електрохимични условия. Връзката между качеството на праха и колко добре работи филтърът не е интересна само за академиците; също така определя колко надеждни и евтини са системите за производство на водород, което помага за постигане на целите за чиста енергия.
Когато инженерните екипи и специалистите по доставки разглеждат избора на филтри, те трябва да поставят стандартите за чистота на праха пред геометричните фактори и стойностите на налягането. Този-всеобхватен метод за избор на части гарантира, че филтърните системи работят добре за дълго време, което е важно за успеха на проектите за зелен водород.
ЧЗВ
1. Какво ниво на съдържание на кислород определя високо-чистия титанов синтерован метален прах за PEM приложения?
+
-
Титановият прах, който е много чист и може да се използва за PEM електролизни филтърни елементи, обикновено има по-малко от 0,15% кислород спрямо теглото. Тази спецификация е много по-строга от нормалните индустриални типове титанов прах, които могат да имат до 0,25% кислород в тях. По-малкото количество кислород прави материала по-добър при провеждане на електричество, устойчивост на ръжда в кисела среда и по-равномерно втвърдяване. При взискателни електрохимични приложения тези свойства директно водят до по-дълъг живот на филтърния елемент.
2. Как чистотата на синтерован метален прах влияе върху консистенцията на производствените партиди на филтъра?
+
-
Чистотата на праха влияе както на еднородността на химикалите в него, така и на постоянството на свойствата на частиците в производствените партиди. Когато купувате -синтерован метален прах с висока чистота от реномиран източник, съдържанието на кислород, разпределението на размера на частиците и морфологията остават много близки до едни и същи в множество партиди. Поради това производителите могат да поддържат параметрите на синтероване стабилни и да получават еднакви структури на порите в готовите филтърни елементи всеки път. Еднородността на крайния продукт прави контрола на качеството по-лесен и гарантира постоянна производителност на големи количества компоненти, необходими за промишлените инсталации за производство на водород.
3. Могат ли филтрите от синтерован метален прах с висока-чистота да намалят общите разходи за производство на водород?
+
-
Цените за качествени порести метални филтри, направени от прах с висока{0}}чистота, първоначално са по-високи, но спестяват много от общите оперативни разходи. По-дългите интервали на смяна намаляват разходите за двете части и количеството работа, която трябва да се извърши по поддръжката. Постоянната производителност на филтъра също предпазва скъпите части по-надолу от прекалено бързо износване, което намалява разходите за вторична повреда. Подробните анализи на разходите за жизнения цикъл последователно показват, че инвестирането в синтеровани филтърни елементи с висока-чистота води до по-добра икономическа ефективност за широкомащабни системи за производство на водород, които работят без прекъсване в продължение на много години.
Изберете NAVI Titanium като ваш доверен доставчик на синтерован метален прах
NAVI Titanium Metal Technology Co., Ltd. произвежда високо-качествен, чист титанов синтерован метален прах и филтърни елементи, които са проектирани да работят с PEM системи за водна електролиза, които са много строги. Нашите подобрени методи за производство на прах му дават много високи нива на чистота, като нивата на кислород винаги са под 0,12%. Това означава, че е по-устойчив на ръжда, по-добре провежда електричеството и издържа по-дълго механично. Ние можем да направим форми на пори, които са точно това, от което се нуждаете за вашите нужди от транспорт на вода и газ. Размерът на порите може да варира от 5 до 80 микрометра. Като доставчик на синтерован метален прах с много опит, NAVI Titanium помага на екологични водородни проекти по целия свят, като предоставя надеждни части, които правят системите по-дълготрайни и струват по-малко като цяло. Нашият технически екип работи директно с клиентите, за да създаде персонализирани стандарти за прах и форми на филтри, които решават проблеми, които възникват само при техните специфични приложения. Свържете се с нас веднага наsales@navititanium.comда говорим за нашата висока-чистотасинтерован метален прахрешенията могат да подобрят производителността и надеждността на вашия електролизатор.
Референции
1. Дейвис, JR (2003). Наръчник за материали за медицински изделия. ASM International, Materials Park, Охайо, стр. 197-221.
2. Немски, RM (2014). Агломериране: от емпирични наблюдения до научни принципи. Бътъруърт-Хайнеман, Оксфорд, стр. 345-382.
3. Smit, J. & van Wingerden, K. (2019). Предотвратяване на водородни инциденти в индустрията чрез фундаментално разбиране на поведението на водорода. Международен вестник за водородна енергия, 44 (15), 8101-8119.
4. Carmo, M., Fritz, DL, Mergel, J., & Stolten, D. (2013). Изчерпателен преглед на PEM водна електролиза. Международен вестник за водородна енергия, 38 (12), 4901-4934.
5. Schaffer, GB, Hall, BJ, Bonner, SJ, Huo, SH, & Sercombe, TB (2006). Ефектът на атмосферата и ролята на запълването на порите върху синтероването на титан. Acta Materialia, 54 (11), 2867-2873.
6. Badwal, SPS, Giddey, SS, Munnings, C., Bhatt, AI, & Hollenkamp, AF (2014). Нововъзникващи технологии за преобразуване и съхранение на електрохимична енергия. Frontiers in Chemistry, 2, член 79, стр. 1-28.
