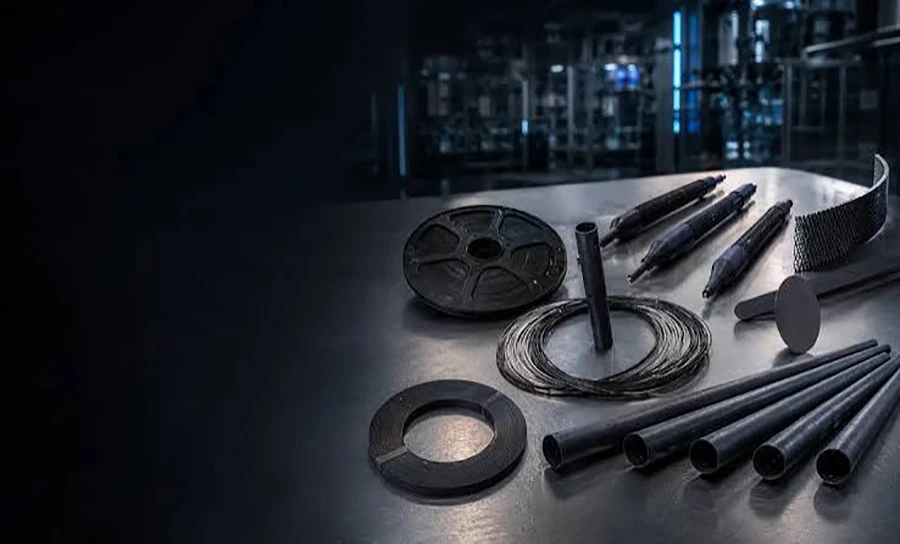

Титанов аноден прът
1.Спецификация
Общи форми: плоча, прът, мрежа, тръба или персонализиране
Покритие: Класическата формула на IrO2-Ta2O5, Ru-Ir, Pt или персонализиране
Електрохимична реакция: реакция на отделяне на кислород/хлор/водород
Вътрешен код: NAVI-1-011
Марка: NAVI Titanium®
Основен материал: чист титан Gr1
Разширени области на NAVI: PEM, PCB, пречистване на отпадъчни води и др.
2. Ръководство за закупуване
(1) Процес
NAVI Titanium (от 2008 г.) може да обработва според вашите дизайнерски чертежи
(2) Безплатна проба
NAVI Titanium доставя безплатна проба за общи спецификации
(3) Технологична поддръжка
Професионална-за-услуга, дизайн безплатен, добре дошли да се свържете с нас
Как технологията на титановата анодна пръчка намалява напрежението на електролизната клетка?
Мощността на електролизната клетка пряко влияе върху това колко енергия се използва за производството на натриев хипохлорит. В продължение на хиляди часове употреба, всяко намаляване на миливолта спестява пари, които могат да се видят. Титаниевият аноден прът понижава напрежението по три начина едновременно: подобрява повърхностната проводимост, намалява свръхпотенциала за генериране на хлор и намалява съпротивлението на пасивация.
Самата титанова основа е много добра в провеждането на електричество и не реагира с химикали. Титанът има стабилна проводима повърхност, когато се борави правилно, за разлика от желязото или медта, които образуват изолиращи оксидни слоеве, когато се отделя хлор. Промяната на повърхността по начини като контролирано ецване и топлинни процеси прави малки форми, които правят полезната повърхност с 300–600% по-голяма, отколкото при полирани субстрати. Той спира локализираните горещи точки, които ускоряват разграждането, като разпространява тока по-равномерно по по-голямата повърхност.
Архитектура на каталитичното покритие и характеристики на напрежението

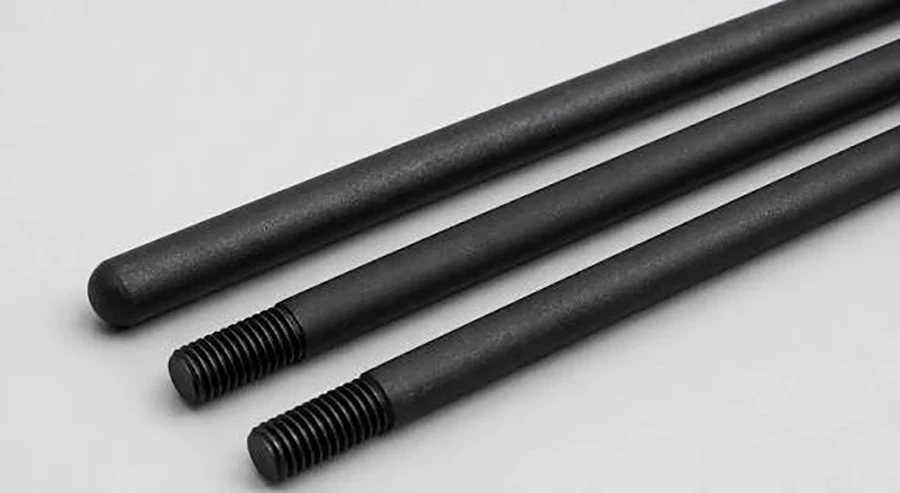

Покритията от смесени метални оксиди (MMO) върху титаниеви повърхности включват съединения на благородни метали, обикновено рутениеви и иридиеви оксиди, които улесняват образуването на хлор. Тези каталитични слоеве намаляват свръхпотенциала за отделяне на хлор с 400 до 700 миливолта в сравнение само с титан или платина.
Подходът за градиентно покритие вмъква разнообразни оксидни състави на важни етапи във все по-усъвършенстваните конструкции на титаниеви анодни пръти. Катализата за отделяне на хлор е най-горният слой, докато защитата от корозия и механичното облекчаване на напрежението са отдолу. Най-вътрешният слой прилепва плътно към титановия субстрат, за да предотврати отделяне поради температурни колебания или механично напрежение. Тази много{3}}слойна архитектура поддържа ниско напрежение на клетките дори когато горната повърхност се износи.
Електрохимични лабораторни изследвания показват, че подходящите нива на рутений и иридий могат да поддържат напрежение на клетките под 3,8 волта при типични обстоятелства (3% NaCl, 60 градуса, 2000 A/m²). Стандартните еднослойни-покрития използват 4,2 до 4,8 волта, 10–20% загуба на енергия.
Стабилността на напрежението на титаниевите плочи по време на техния живот зависи от това как са третирани преди нанасяне на покритие. Титанът с висока-чистота (степен 1 или 2) се почиства, ецва се химически и се нагрява, за да се подобри адхезията на каталитичното покритие.
Химическото ецване премахва повърхностните замърсители и създава микроскопични грапавини, които пасват на покритията. След това регулираните топлинни обработки генерират тънък слой от титанов оксид, който подобрява адхезията на покритието и електрическата проводимост на субстрата. Тези техники предотвратяват повишаването на напрежението на клетката при връзки с високо{2}}съпротивление.
Лошо подготвените субстрати създават междинно съпротивление, когато покритията се отлепят или електролитът проникне в основния метал. Тези пътища на разграждане непрекъснато увеличават напрежението на клетката и потреблението на енергия, като обикновено се удвояват преди електродът да се срути. Добрите производители на титанов анод инвестират много в подготовката на субстрата, за да поддържат напрежението в продължение на 8–10 години.
Дизайн на титанов аноден прът за стабилна ефективност на тока и изход на хлор

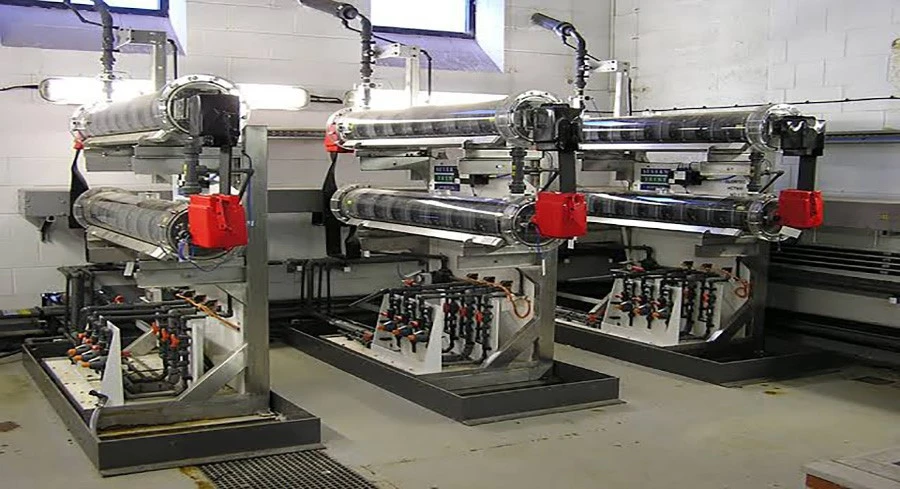

Токовият поток на електролитната клетка и стабилността на хлора зависят от физическия дизайн. Вертикалното вкарване на пръчковидни електроди прави освобождаването на газови мехурчета по-лесно и намалява мъртвите зони, където концентрацията на хлор може да е проблематична.
Theтитанов аноден прътСъотношението на ширината-към-дължината на сглобките влияе върху потока на електролитния ток. Конструкциите на клетките са по-компактни с по-малки пръти (8–15 mm), тъй като имат по-голяма повърхност на обем. Твърде -дългият прът обаче може да генерира несъответствия в напрежението, като токът протича по-лесно в краищата, които са по-близо до електрическите връзки. Усъвършенстваните дизайни използват променящи се електрически връзки или нива на покритие, за да се приспособят към тези ефекти на разпределение.
Напрежението на клетката и ефективността на тока зависят от разстоянието между анодите-катодите. По-близкото разстояние минимизира омичните загуби на електролита, но увеличава смущенията на хлорния газ с йонния транспорт. Докато моделите на турбулентни потоци разбиват генерираните газове от повърхностите на електродите, оптималните настройки запазват празнини от 10- 25 mm. Механичната твърдост на титаниевата пръчка не позволява флуидните сили да я огъват, поддържайки разстояние по време на работа.
Проектирането на дебелината на каталитичния слой влияе на неговата първоначална производителност и дълголетие. Покритията с дебелина от 2 до 5 микрона започват по-добре поради по-ниското електрическо съпротивление на оксидния слой. Непрекъснатата електролиза ги износва по-бързо и субстратът може да бъде видим след две до три години.
По-дебелите покрития (8–15 микрона) намаляват първоначалната производителност, но осигуряват материален резерв срещу прогресивно разпадане, удължавайки експлоатационния живот. Градиентното покритие преодолява това напрежение чрез наслояване на по-тънки, по-активни външни слоеве върху по-големи, здрави основни слоеве. Въпреки че горната част избледнява, ядрото остава каталитично и не се превръща в инертен оксид.
Сложните геометрии на пръчките са покрити прецизно за постоянна дебелина. Тънко{1}}покритите участъци се провалят, когато започне пасивирането на субстрата. Преди електродите да влязат в експлоатация, не-разрушителната оценка на дебелината гарантира постоянно покритие, свеждайки до минимум ранните повреди, които застрашават стабилността на изхода на хлор.
Механична устойчивост при експлоатационни напрежения
Термоциклизиране, турбуленция на течности и хлорни и хипохлоритни йони натоварват генераторните електроди на натриев хипохлорит. Титановият аноден прът трябва да издържа на всички тези сили, без да разрушава покритието или да деформира основния метал.
Съотношението -към-тегло и устойчивостта на умора на титана го правят идеален за дългосрочна- електролитна употреба. Металът запазва структурната цялост между стайна температура и 80 градуса без големи промени в размерите, които биха натоварили крехките оксидни покрития.
Механичният живот зависи от вътрешното напрежение на слоя. Високото вътрешно напрежение причинява микропукнатини, които пропускат електролитите и ускоряват разпадането. Много-слойните градиентни покрития използват-слоеве за облекчаване на напрежението, за да поемат скоростите на термично разширение на титан и оксид. Тази иновация предотвратява разпространението на пукнатини, което причинява катастрофална повреда на покритието и стабилизира генерирането на хлор при хиляди топлинни цикли.
Оптимизиране на електрохимичните характеристики на титанов аноден прът в хлорни генератори
Плътността на работния ток-количеството електричество, протичащо през електрод на единица повърхност-контролира скоростта на производство на хлор, енергийната ефективност и продължителността на живота на електрода. Генераторите на натриев хипохлорит в промишлеността обикновено работят между 1000 и 3000 A/m², като балансират производството с потреблението на енергия и износването на електродите.
Когато токът е под 1000 A/m², титаниевият аноден прът ефективно генерира хлор и минимизира износването на електрода. Производственият капацитет е ограничен; следователно са необходими по-големи масиви от електроди, за да се постигне целевият изход. При плътност на тока, надвишаваща 4000 A/m², концентрацията на хлор на повърхността на електрода ограничава протичането на реакцията поради ограниченията на масовия транспорт. Режимът засилва нежеланите странични реакции, особено производството на кислород, което намалява ефективността на тока и ускорява влошаването на покритието.
Оптималната плътност на тока зависи от състава на каталитичното покритие и температурата на системата. Преди да загубят ефективност, богатите на рутений-покрития могат да издържат на по-големи плътности на тока. Подобрените-версии обаче осигуряват по-добра стабилност при умерени плътности на тока за дълги работни периоди.
Управление на температурата за подобрена каталитична активност
Температурата оказва силно влияние върху кинетиката на реакцията на електролитно производство на хлор. Работните температури от 60–75 градуса насърчават отделянето на хлор, намалявайки напрежението на клетката и повишавайки енергийната ефективност. Високите температури обаче ускоряват влошаването на покритието и причиняват нежелани реакции.
Работното напрежение се понижава с 15 до 25 миливолта на всеки 10 градуса повишаване на температурата поради температурния коефициент на напрежението на клетката, който обикновено е между -1,5 и -2,5 mV/градус. Големите системи пестят енергия с това понижаване на напрежението. Термичната стабилност на MMO покритията върху титаниеви субстрати позволява надеждна работа при високи температури без бърза повреда.
Дизайнът на охладителната система трябва да избягва екстремни температурни отклонения, които увреждат електродите или натрупват хлорен газ. Отличната топлопроводимост на титаниевата пръчка позволява на топлината да излиза, така че не прегрява дори при силен ток. Температурните сензори в електродните възли осигуряват-наблюдение в реално време и автоматично регулиране на тока за оптимална работа.
Концентрацията на натриев хлорид значително влияе върху производството на хлор и работата на електрода. Най-добрият баланс между проводимост, разтворимост на хлор и корозия на оборудването е 2–4% NaCl. Съпротивлението на разтвора се повишава значително под 1,5% NaCl, увеличавайки напрежението на клетката и консумацията на енергия. Увеличаването на проводимостта се компенсира от разтворимостта на хлор и корозията на оборудването при 5% NaCl.
Устойчивостта на хлоридна корозия запазватитанов аноден прътпредставяйки се добре в този диапазон на концентрация. Калциеви, магнезиеви и сулфатни примеси в солевата суровина могат да доведат до отлагания от котлен камък или да се конкурират с електрохимичните процеси, засягайки работата на електрода. Превъзходното пречистване на сол или електролит предотвратява тези проблеми.
рН на разтвора значително влияе върху състава на хлора и стабилността на електрода. Хипохлоритните йони са повече от хипохлорната киселина при pH 8–9, където работят повечето производители на натриев хипохлорит. Тази алкална среда намалява хлорния газ и корозията на системата. MMO покритията са по-стабилни в този диапазон на рН в сравнение с други електродни материали, удължавайки експлоатационния живот и производителността.
Как каталитичните покрития подобряват енергийната ефективност на титановия аноден прът?
Сложната повърхностна химия на повърхността на електрода-електролит катализира ефективното отделяне на хлор. Електрическите характеристики на рутениевия диоксид минимизират активиращите бариери, увеличавайки присъщата му активност на производство на хлор. Чистият рутениев диоксид обаче се разгражда бавно при условия на окисление, ограничавайки живота на електрода до месеци.
Иридиевият диоксид има по-малка каталитична активност от рутения, но е по-електрохимично стабилен. Тези оксиди, обикновено съотношения 60:40 до 70:30 рутений: иридий, работят синергично за увеличаване на активността и издръжливостта. Комбинираният оксид се втвърдява с иридий, стабилизиращ рутений срещу разтваряне, като същевременно запазва каталитично предимство.
Съвременните състави на покритията използват танталови и калаени оксиди за подобряване на стабилността, без да се жертва активността. Тези много{1}}системи консумират 3,2 до 3,8 kWh на килограм хлор, 20-40% по-малко от електродните методи. Титаниевият аноден прът с оптимизирани MMO покрития се представя добре при 50–5000 g/h в системи с малки плувни басейни и големи общински съоръжения за пречистване на вода.
Повърхностната текстура и кристалографската ориентация на каталитичните покрития влияят върху електрохимичните характеристики извън обемния състав. Технологиите за термично разрушаващо се покритие генерират повърхности с „кал-пукнатини“ с високи коефициенти на грапавост чрез многократно нанасяне и калциниране на прекурсорни разтвори.
Текстурните повърхности подобряват действителната повърхностна площ спрямо геометричната площ, намаляват газовото покритие чрез подобряване на дисоциацията на мехурчетата и излагат каталитично активните кристални фасети. Усъвършенстваните методи за покритие балансират кристалната структура и механичната издръжливост чрез контролиране на температурите и атмосферите на калциниране.
Електродната технология напредва с наноструктурирани покрития с контролирана порьозност. Тези оформления увеличават ефективната повърхност и механичната стабилност. Термичната устойчивост на титана позволява високо{2}}температурно производство на тези усъвършенствани морфологии без влошаване на субстрата.
Инженерен интерфейс за минимизиране на съпротивлението при прехвърляне на заряд
Основният съпротивителен елемент на електрохимичния път е интерфейсът на каталитичното покритие-на титановия субстрат. Лошото качество на интерфейса повишава напрежението на клетката и намалява ефективността на тока. Контролирането на окисляването на субстрата и отлагането на покритие е от съществено значение за интерфейсите с ниско-съпротивление.
Тънък слой TiO₂, създаден чрез контролирано термично окисляване, прави металните титанови и оксидни покрития химически съвместими. Този междинен слой трябва да е тънък (50–200 нанометра), за да се избегне устойчивост и достатъчно дебел, за да се предотврати разслояването на покритието. Окислителната атмосфера-въздух, кислород или регулирано парциално налягане на кислорода-влияят на проводимостта на повърхността и дебелината на оксида.
Съвременните титаниеви анодни пръти използват междинни слоеве, за да градират електрическите качества от метален титан до каталитичен оксид. Тези градиентни конструкции предотвратяват бариерите за транспортиране на носители на заряд при резки интерфейси, запазвайки ниско напрежение на клетката по време на работа на електрода.

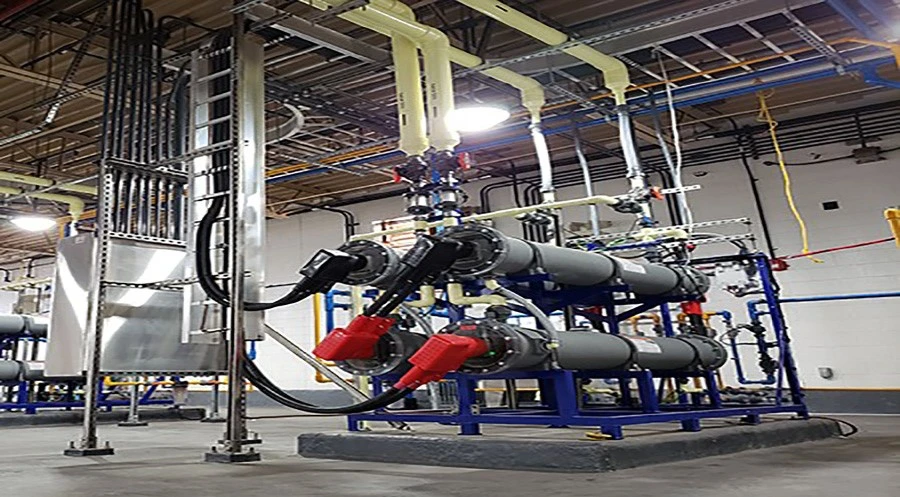

Иновация на титанов аноден прът за надеждни промишлени системи за електролиза
Широкомащабната-промишлена електролиза изисква еднаква ефективност на електродите. Несъответствията в производителността, причинени от състава на покритието, дебелината или подготовката на субстрата, намаляват ефективността на системата и усложняват оперативното управление. Фокусираните върху качеството-производители намаляват отклоненията-от-единици със строг контрол на процеса и тестване.
Автоматизираните системи за нанасяне на покритие прецизно регулират състава на разтвора, температурата на отлагане и калцинирането. По време на производството статистическият контрол на процеса открива тенденции, които могат да доведат до дефекти на продукта. Преди изпращане, без{2}}тестване с разрушаване-включително измерване на електрическо съпротивление и електрохимична оценка-потвърждава работата на електрода.
Тази производствена дисциплина е от решаващо значение за големи инсталации със стотици електродни модули, работещи едновременно. Дори малки разлики в производителността на модула създават дисбаланси в разпределението на тока, които насърчават локално влошаване. Контролирантитанов аноден прътпроизводителността оптимизира дизайна на системата и предвижда-дългосрочна работа.
Гъвкавост на модулен дизайн за разнообразни приложения
Нуждите за производство на натриев хипохлорит варират значително според индустрията и приложението. Дезинфекцията на плувен басейн използва 50–200 грама хлор на час, докато пречистването на общинска питейна вода използва 500–5000 грама. Системите за промишлена циркулационна вода имат различни дебити, температури и концентрации на соли, които влияят на дизайна на електродите.
Стандартизираните пръчковидни елементи, които се сглобяват в масиви, отговарят на производствените изисквания в модулните дизайни на електроди, позволяват тази вариация. Единичните пръчки вършат малко работа, докато паралелните групи с десетки секции се справят с огромни. Повредените елементи могат да бъдат заменени, без да се засягат електродните възли поради модулността.
Обработваемостта на титаниевата основа предлага фин контрол на размерите, осигуряващ напасване на държача на електрода и разстояние между много-елементните групи. Конектори с резба или механични скоби осигуряват достъп за поддръжка и стабилен електрически контакт. Тази философия на дизайна опростява монтажа и намалява оперативните разходи в сравнение със специализираните електродни системи.
Неочакваната повреда на електрода засяга обработката на водата, застрашавайки общественото здраве или качеството на промишления процес. Възможностите за наблюдение позволяват техники за предсказуема поддръжка, смяна на електроди въз основа на спад на производителността, а не на времеви графици.
Мониторингът на напрежението на клетката е основната индикация на електрода. Постепенното напрежение увеличава износването на сигналното покритие или пасивирането на субстрата, което налага планиране на поддръжката преди повреда. Текущите измервания на ефективност разкриват влошаване чрез сравняване на генерирането на хлор с теоретичните стойности, базирани на приложения ток.
Амортизацията на титановия аноден прът е предвидима, което позволява точно прогнозиране на оставащия живот. Напрежението е стабилно за 60–70% от експлоатационния живот, преди да се повиши, когато дебелината на покритието достигне критичните минимуми. Този профил на ефективност оптимизира времето за смяна, за да увеличи максимално използването на електрода и да избегне повреди. Системите с надеждни титаниеви електроди имат работна наличност от 98%, от съществено значение за непрекъсната дезинфекция.
Заключение
Предприятията генерират електролитен хлор, използвайкититанов аноден пръттехнология, която е установена, но се развива. Настоящите системи за пречистване на вода имат ниски работни напрежения и надеждна производителност благодарение на устойчиви-на ръжда титанови повърхности и оптимизирани каталитични покрития. Тъй като организациите са изправени пред натиск да намалят потреблението на енергия при дезинфекция, тези съвременни електроди предоставят доказан подход за повишаване на устойчивостта и намаляване на оперативните разходи.
Градиентните дизайни на покрития, техниките за модифициране на субстрата и интерфейсното инженерство прилагат десетилетия електрохимични изследвания към търговски продукти. Качествената електродна технология намалява енергийните разходи, удължава интервалите за смяна и осигурява безпроблемна работа. Химическата стабилност, електрическата проводимост и механичната устойчивост на базираните на титан- електроди служат като стабилна технологична платформа за бъдещи постижения.
ЧЗВ
1. Какво прави титана по-добър от другите метали за електролитни електроди за генериране на хлор?
+
-
Титанът съчетава изключителна устойчивост на хлоридна корозия с отлична електропроводимост и механична якост. За разлика от неръждаемата стомана, която пасивира и губи проводимост в хлоридни среди, титанът поддържа стабилни електрохимични свойства. Графитът предлага добро първоначално представяне, но се разгражда бързо чрез ерозия и окисляване, като обикновено продължава само 6-18 месеца. Титаниевите анодни пръти с подходящи каталитични покрития рутинно постигат 8-10 години експлоатационен живот при непрекъсната употреба, което драстично намалява честотата на смяна и разходите за жизнен цикъл.
2. Как разграждането на покритието влияе върху производството на хлор с течение на времето?
+
-
Тъй като каталитичните покрития постепенно се износват, напрежението на клетката се увеличава, за да се поддържа целевата плътност на тока. Това покачване на напрежението директно повишава потреблението на енергия, като потенциално увеличава разходите с 15-30% преди пълната повреда на покритието. Изходът на хлор остава относително стабилен, докато напредналото разграждане не разкрие титаниевата подложка, в който момент пасивирането на подложката причинява бърз срив на производителността. Мониторингът на напрежението на клетката позволява проактивна смяна на електрода, преди да настъпи прекъсване на изхода, поддържайки постоянен капацитет за дезинфекция.
3. Могат ли титаниевите анодни пръти да работят ефективно при различни условия на качеството на водата?
+
-
Високо{0}}качествените титаниеви електроди, покрити с MMO, работят добре в широка гама от водни химикали. Разликите в концентрацията на сол между 1,5-5% NaCl предизвикват умерени промени в напрежението, но поддържат стабилно генериране на хлор. Температурните колебания между 20-80 градуса влияят върху кинетиката на реакцията, но не нарушават целостта на електрода. Примеси като калций и магнезий може да изискват периодично почистване, но не нарушават основно функцията на електрода. Тази гъвкавост прави титаниевите аноди подходящи за приложения, вариращи от пречистване на чиста питейна вода до предизвикателни сценарии за промишлени отпадъчни води с различни натоварвания на замърсители.
Партнирайте с NAVI Titanium за превъзходни решения за титаниев аноден прът
NAVI Titanium Metal Technology Co., Ltd. е специализирана в производството на усъвършенствано покритие с рутений-иридийтитанов аноден прътсистеми, проектирани специално за взискателни приложения за пречистване на вода. Нашата технология за градиентно композитно покритие осигурява-водеща в индустрията енергийна ефективност от 3,2-3,8 kWh/kg наличен хлор, като същевременно осигурява 8-10 години експлоатационен живот при непрекъснати условия на електролиза. Независимо дали вашето съоръжение изисква компактни системи за дезинфекция на басейни с 50 g/h или стабилен общински капацитет за третиране с 5000 g/h, нашите модулни дизайни на електроди предоставят мащабируеми, надеждни решения, подкрепени от строг контрол на качеството и цялостна техническа поддръжка.
Като доверентитанов аноден прътдоставчик, ние комбинираме напреднала наука за материалите с прецизно производство, за да доставяме електроди, които намаляват оперативните ви разходи с 10-25% в сравнение с конвенционалните технологии. Нашите титанови субстрати с висока чистота се подлагат на патентовани процеси на модифициране на повърхността, които осигуряват оптимална адхезия на покритието и минимално междуфазово съпротивление, превеждайки директно в по-ниски напрежения на клетките и подобрена ефективност на системата.
Свържете се с нашия технически екип наsales@navititanium.comза да обсъдим вашите специфични изисквания за кандидатстване. Ние ще предоставим подробни спецификации на производителността, насоки за системна интеграция и персонализирани конфигурации на електроди, които оптимизират вашите операции за пречистване на вода. Изпитайте предимството на NAVI Titanium-, където електрохимичните иновации срещат индустриалната надеждност.
