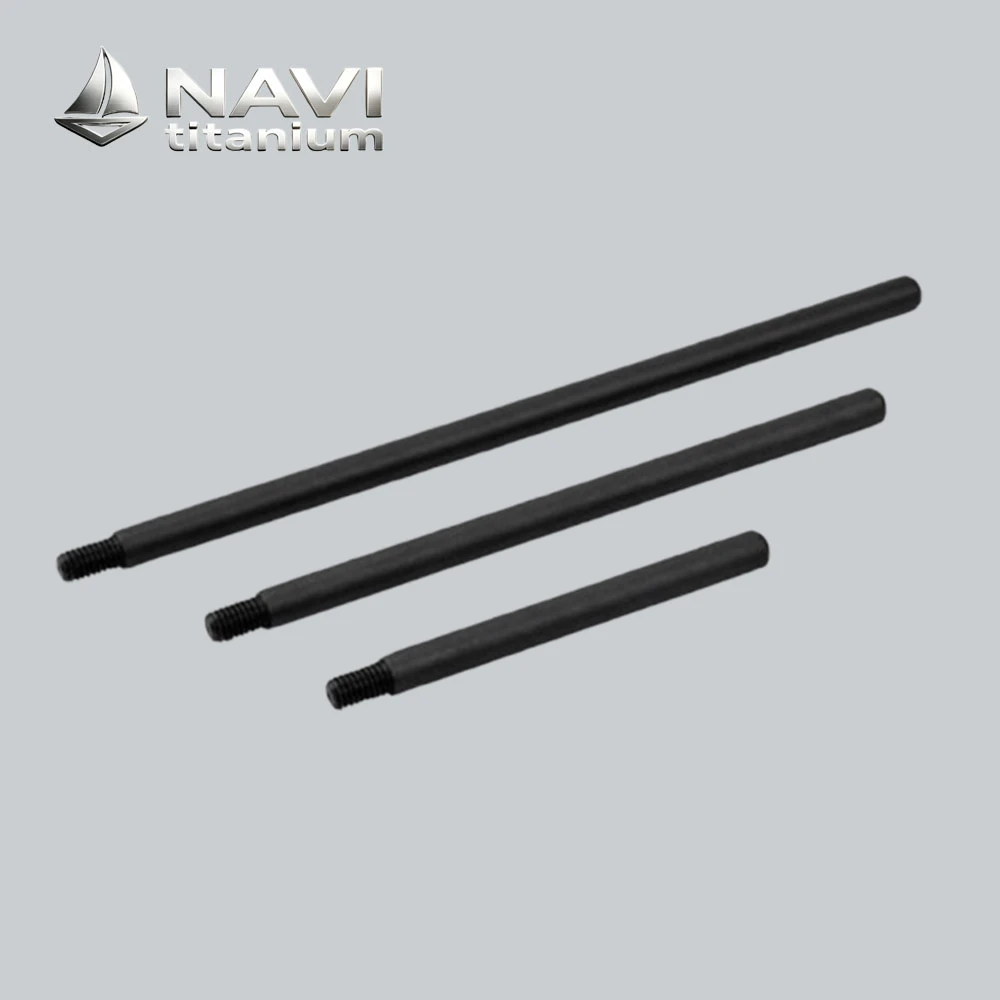

Еволюция на титанов аноден прът: от традиционните електроди до градиентни покрития

Електроди от графит, неръждаема стомана, желязо и мед често се използват в системи за електролиза на хлор. Тези материали породиха няколко оперативни проблема, възпрепятстващи корпоративния растеж. Частици навлязоха в замърсени системи за пречистване, когато графитните електроди се разпаднаха бързо в среда с високо-хлорид. Версиите от неръждаема стомана са повредени от корозия след 6–12 месеца употреба. Заместителите на желязо и мед имат по-кратък живот и химическа нестабилност, което прави питейната вода небезопасна.

Химическите процеси причиняват корозивни условия, когато натриевият хипохлорит се електролизира. Електричеството, протичащо през солени разтвори, освобождава хлорен газ на анода, генерирайки тежка окислителна среда. Традиционните материали нямаха химическа инертност; следователно електродите трябваше да се сменят по-често, което струваше повече и причиняваше системни повреди.

Титанът е избран като най-добър основен материал, защото е много устойчив на ръжда и е електрически стабилен. Титановите повърхности естествено имат оксиден слой, който ги предпазва от атака на хлоридни йони. Това им позволява да работят добре при високи-настройки на сол за дълго време. Училищата по електрохимическо инженерство са направили изследвания, които показват, че титаниевите плочи могат да запазят формата си дори след непрекъсната електролиза за повече от 50 000 часа.

Друго важно предимство е, че титаниевите аноди са стабилни по отношение на размерите си. За разлика от електродните материали, които трябва да бъдат заменени, правилно обработеният титан поддържа постоянно разстоянието между електродите в електролитните клетки. Това гарантира стабилни нужди от напрежение и постоянен добив на хлор през целия експлоатационен живот. Това качество е много важно за титаниеви аноди за приложения за пречистване на вода, които се нуждаят от прецизен контрол върху количеството използван пестицид.

Когато през 60-те години на миналия век бяха създадени слоеве от смесен метален оксид (MMO), те промениха начина, по който се правят титаниеви електроди. Учените установиха, че поставянето на тънки слоеве от оксиди на благородни метали върху титаниеви субстрати, особено съединения на иридий и рутений, прави повърхностите много активни. Тези покрития значително намалиха свръхпотенциала, необходим за отделяне на хлор, което доведе до 30-45% по-малко потребление на енергия в сравнение с опциите, които не бяха покрити.

В началото съставите на MMO използваха предимно прости, едно-слойни покрития, които имаха един и същ състав през целия път. Въпреки че те очевидно бяха много по-добри от голи метални електроди, те все още не бяха идеални за дългосрочна-използване. Тъй като напрежението беше разпределено равномерно по слоевете на покритието, понякога те се счупиха твърде рано чрез разслояване или микропукнатини. Това се случва най-често в обекти, които трябва да се справят с промени в температурата или плътността на тока.

Първият титанов аноден прът продуктите, продавани в магазините, имат покрития от чист рутениев оксид, които са поставени директно върху титанови субстрати, които са били обработени с пясъкоструене. В сравнение с традиционните материали, тези системи успяха да отделят хлор с по-ниско напрежение на клетките. Слоят от рутениев оксид беше чудесен катализатор за реакцията на отделяне на хлор, което направи възможно производството на натриев хипохлорит с по-малко енергия.

При умерени-употреби като малки-системи за почистване на плувни басейни покритията от чист рутений работеха достатъчно добре. При спорадична употреба средният експлоатационен живот е между 2 и 4 години. От друга страна, продължителната работа с висока-токова-плътност показа, че покритието не е много издръжливо. Когато температурата се промени, разликата в коефициентите на термично разширение между рутениевия оксид и титановата основа предизвика напрежение на интерфейса, което доведе до микропукнатини, разпространяващи се през покриващия слой.

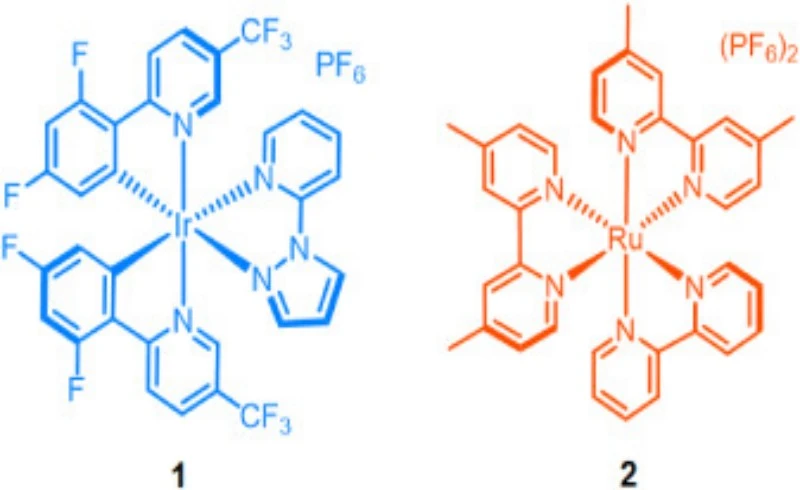

Използвайки слоеве от бинарни оксиди на рутений и иридий, инженерите решиха проблеми от първо-поколение. При окислителни обстоятелства иридиевият оксид е по-химически стабилен от рутения, но по-малко каталитичен. Комбинацията работи, защото рутеният е активен, а иридият издържа.

Обикновените рутениево-иридиеви еднослойни-покрития увеличават непрекъснатия-живот на работа до 4–6 години. Композитният материал инхибира по-добре хлоридните йони, като същевременно запазва електрохимичната кинетика. Производителите на титанов анод използваха тази технология за бойлери и промишлени системи за пречистване на вода през 90-те и началото на 2000-те години.

Традиционните еднородни MMO покрития превъзхождаха бинарните системи от тантал, калай и титанов оксид. Механичните и термичните характеристики на много-компонентните покрития са подобрени. Постоянният състав на покритието по цялата му дебелина поддържа непрекъснато функциониране, докато напрежението, натрупано при контакта на покритието-с основата, продължава.

Проучванията за повреда на покритието доведоха до градиентно покритие. Рязкото преминаване от метален титанов субстрат към оксидно покритие създаде механично чуплива зона на концентрация на напрежение, установиха учените. Инженерите използваха много-слойни системи с прогресивни промени в състава от контакта на субстрата до външната повърхност, за да разпределят топлината и механичните натоварвания върху няколко повърхности.

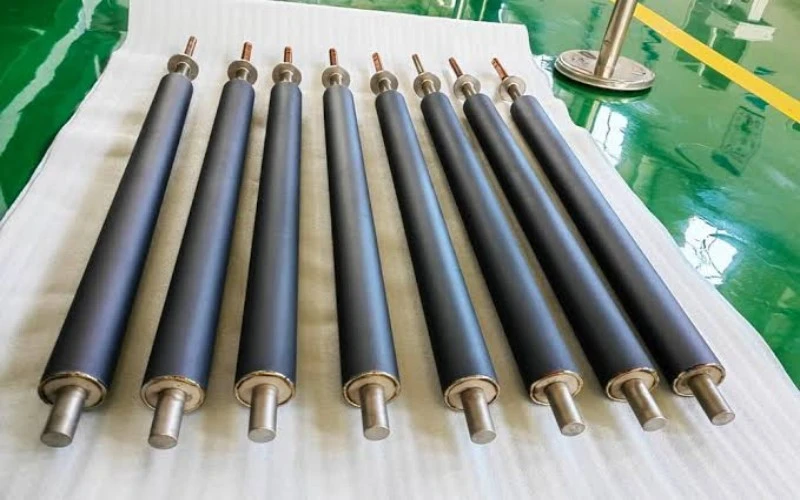

Модерните градиентни титаниеви анодни пръти включват 3–5 функционално оптимизирани слоя. Титанът в най-долния слой се свързва с основата и влияе върху характеристиките на материала. Средните слоеве балансират катализата и структурата. Най-горният слой повишава отделянето на хлор и устойчивостта на електролити.

Архитектурна актуализация разреши четири значителни системни грешки. По-леките докосвания намаляват микропукнатините. Химически подобреното междуфазово свързване се противопоставя на разслояването. Многослойните слоеве предотвратяват хлоридните йони и пасивират субстратите. Градуираният състав създава сложен дифузионен път, който предпазва опасните организми от титановата основа.

Градиентното покритие подобрява експлоатационните характеристики. При една и съща плътност на тока, лабораторните и полеви измервания показват спадове на напрежението на клетките с 200–400 миливолта в сравнение с еднакви покрития. По-ниското напрежение спестява енергия. Новите титанови аноди с градиентно- покритие използват 3,2–3,8 kWh/kg хлор.

Ефективната каталитична активност изисква повърхностен състав, който максимизира активните места, като същевременно запазва структурата. Инженерингът на градиентния интерфейс на системата ускорява кинетиката на реакцията на отделяне на хлор чрез подобряване на контакта на покриващия слой. Спектроскопията на електрохимичния импеданс показва по-ниско съпротивление при пренос на заряд в интерфейса електрод-електролит. Това показва, че градиентните структури катализират процесите по-добре.

Друга характеристика е-дългосрочната надеждност на работата. Конвенционалните покрития разкриват по-малко активни междинни слоеве или основен материал, тъй като се износват. Тъй като всеки слой има отлична каталитична ефикасност, градиентните системи запазват електрохимичните свойства през цялото време.

Основната икономическа полза от градиентното покритие може да бъде удълженият експлоатационен живот. Данните за пречиствателните станции за отпадъчни води и промишлени води предполагат 8–10 години за добре-изграден градиент-покритиетитанов аноден прътвъзли. Тази издръжливост е два до три пъти по-добра от равномерното покритие при подобни настройки.

По-дългият живот влияе върху разходите за притежание на устройствата с натриев хипохлорит. Титаниеви аноди с градиентно -покритие са предложени чрез анализ на разходите за целия живот, въпреки че струват повече. Поддръжката, престоят на системата и управлението на инвентара намаляват с по-ниска честота на подмяна.

Увеличаването на надеждността надхвърля дълголетието. Градиентните покрития се справят по-добре с оперативни трудности и лоши условия на работа. Електродите с градиентно- покритие могат да стабилизират инсталации с променящи се дебити, температури или електролити. Практическата издръжливост на захранвания с титан-аноден прът за водонагревателни системи е от решаващо значение, когато работните условия се променят редовно.

Ползите за околната среда на технологията за градиентно покритие са равни на промишлен контрол. сведете до минимум потреблението на енергия, за да сведете до минимум-свързаните с електричество въглеродни емисии. Енергията за производство на натриев хипохлорит е спаднала с 20–30%, намалявайки въглеродните емисии във всички пречиствателни станции.

Удължаването на живота на електрода минимизира въздействието на производството на част върху околната среда. Необходими са енергия и ресурси за добив и пречистване на титан и материали за покритие от благородни метали. Методът на градиентно покритие удвоява или утроява експлоатационния живот, спестявайки производствени цикли. Това намалява промишлените отпадъци и използването на ресурси.

Икономическата устойчивост намалява капиталовите инвестиции и стабилизира оперативните разходи. Мениджърите на съоръжения могат да намалят разходите за повреда на покритието чрез прецизна оценка на изискванията за смяна на електродите и планиране. Поддръжката се извършва по-рядко, така че персоналът може да бъде преразпределен към други важни задачи, повишавайки производителността и ефективността на сградата.

Съвременните генератори на натриев хипохлорит използват по-голямо наблюдение и контрол, за да се възползват от стабилността на градиентно{0}}обработените титаниеви аноди. Мониторингът на напрежението в реално време помага за планиране на поддръжката и предвиждане на повреда на покритието при повишаване на напрежението. Оптимизирането на плътността на тока оптимизира генерирането на хлор и живота на електрода.

Интелигентните системи за управление и високо{0}}ефективните модули от титаниеви анодни пръти създават хлор при поискване. Въз основа на търсенето пречиствателните станции могат да регулират мощността на дезинфектанта. Гъвкавостта дезинфекцира, когато търсенето е високо и намалява загубата на енергия, когато търсенето е ниско.

Благодарение на постоянната електрохимия анодите с градиентно- покритие подобряват контрола на дозирането. Електродните системи губят ефективност и изискват периодично калибриране, но модерните градиентни системи създават хлор завинаги. За пречистване на питейна вода дозировката на дезинфектанта трябва да бъде в рамките на законовите граници, за да се запази общественото здраве, без да мирише или да има ужасен вкус.

Производителите предоставят градиентни покрития за различни приложения. Системите за електролиза на морска вода използват устойчиви-на корозия покрития, които работят по-добре в условия на сол и сулфат. Градските пречиствателни станции за отпадъчни води използват смеси за управление на биологични замърсители и промени в електролита. Производителите на титанов анод оптимизират геометрията за типове реактори. Тръбните -базирани на поток-през електродни системи работят ефективно, защото електролитите протичат през кръгли титаниеви аноди. Големите паралелни-електродни реактори могат да използват плочи. Металната мрежа и удължените електроди осигуряват голяма повърхност и могат да се използват в малки системи с ограничено пространство за монтаж. Регулирането на сместа, дебелината и структурата на покритието оптимизира производителността-до-цената за всяко приложение. Големите градове с редовна употреба може да се нуждаят от скъпи, дълготрайни-многослойни градиентни системи. Когато работят с доставчик на титаниев анод, по-малките предприятия с променливи работни графици могат да се възползват от ценово{17}}ефективни градиентни формулировки, които превъзхождат еднообразните покрития.

Усъвършенствани групи доставчици и изследователски лаборатории създават следващо{0}}технологии за покритие. Наноструктурираните каталитични слоеве с регулирани кристални ориентации могат допълнително да минимизират свръхпотенциала. Три-измерните порести покрития подобряват повърхността на електрохимичната реакция. Това може да повиши плътността на тока, без да засяга живота на електрода. Използването на изчислителни методи в науката за материалите ускорява откриването на състава на покритието. Симулациите, използващи функционалната теория на плътността, могат да предвидят електрическото поведение на потенциалните материали преди скъпото производство и тестване. Алгоритмите за машинно обучение анализират производителността на инсталираната система, за да идентифицират оптималните работни параметри и целите за развитие на покритието.

Производството на добавки може да се променититанов аноден прътпроизводство. Три{1}}измерният печат може да осигури сложни вътрешни геометрии, които традиционното производство не може. Градиентното покритие води до функционално градирани материали с променящи се композиции вместо слоеве.

Предварителната обработка на субстрата влияе върху производителността на покрития титанов електрод. Съвременните предприятия използват сложни подготвителни методи, докато ранната индустрия използва пясъкоструене. Много{2}}етапното химическо ецване създава модели с контролирана грапавост на повърхността, които подобряват адхезията на покритието, без да влошават качеството на субстрата.

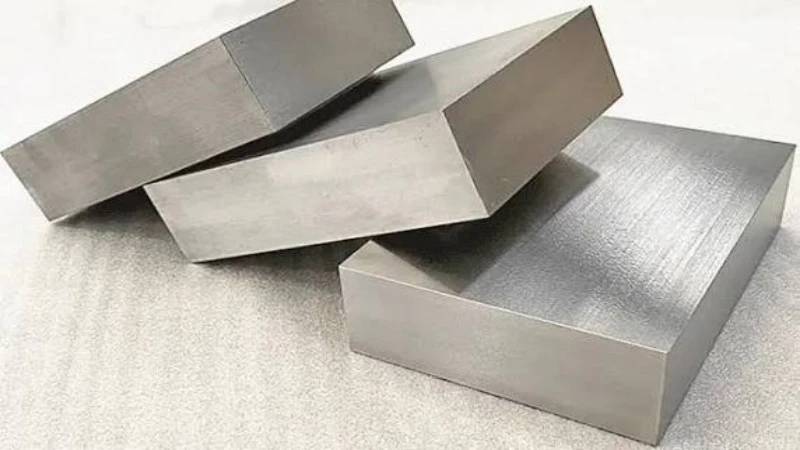

Повърхностите от чист титан стават обичайни за електродите от висок{0}}клас. Малките дефекти на титановата заготовка могат да причинят галванични клетки или концентрации на напрежение, които преждевременно увреждат покритията. За да предотвратят проблеми с издръжливостта, компаниите използват прецизно контролирани класове титан за производството на основни електроди.

Модифицирането на повърхността на предварителното покритие увеличава-взаимодействието с покритието на основата. Термичното оксидиране създава контролиран слой от титанов диоксид за покритие от оксид на благороден метал. Плазмената обработка загрява титана, подобрявайки химическата връзка между основния материал и първия слой на покритието. Градиентните модели на покритие се нуждаят от повече свързване; следователно тези стъпки са критични.

Правилно нанесените много{0}}слойни градиентни покрития създават композиционни модели. Термичното разрушаване е най-разпространеният търговски метод за нанасяне на покритие. Те се нуждаят от често приложение на прекурсорен разтвор и високи температури. С всеки цикъл на нанасяне на покритие сместа от предшестващ разтвор се сгъстява и съответства на градиентната структура.

Усъвършенстваните съоръжения покриват равномерно сложни геометрии на електроди с автоматизирано прилагане на решение. Роботизираното покритие може да поддържа дебелината на слоя върху тръбни, мрежести или странно-формирани субстрати, които са трудни за нанасяне ръчно. Прекурсорните съединения се трансформират напълно в смесени метални оксидни фази без междинни междинни продукти по време на термично разграждане с прецизен температурен контрол.

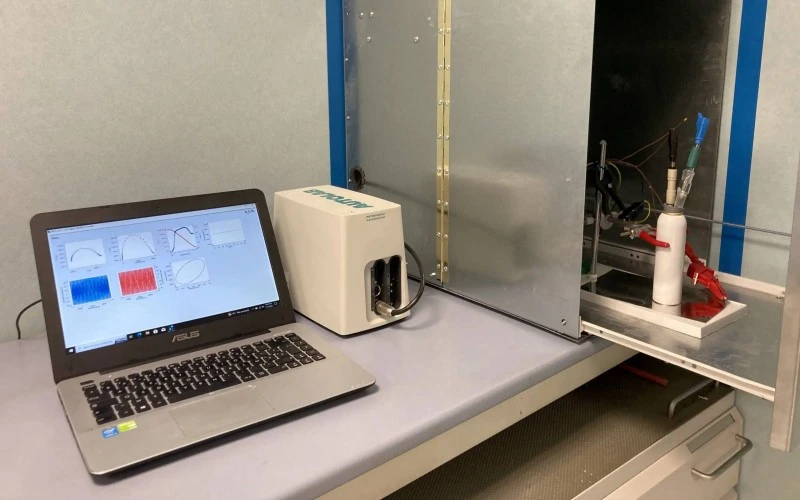

Проверките за контрол на качеството гарантират, че покритието е здраво и съдържа точните съставки по време на производството. Предсказаното натоварване от благороден метал се потвърждава от рентгенова флуоресценция. SEM проверява подструктурата на покритието за пукнатини, дупки и разслояване, които могат да повлияят на работата на електрода.

Съвременните титаниеви аноди за пречистване на вода включват различни иновации в дизайна-, подобряващи ефективността. Разстоянието между електродите на електролитната клетка балансира трансфера на маса и спада на напрежението. Методите на свързване намаляват електрическото съпротивление и позволяват-предизвикано разширение.

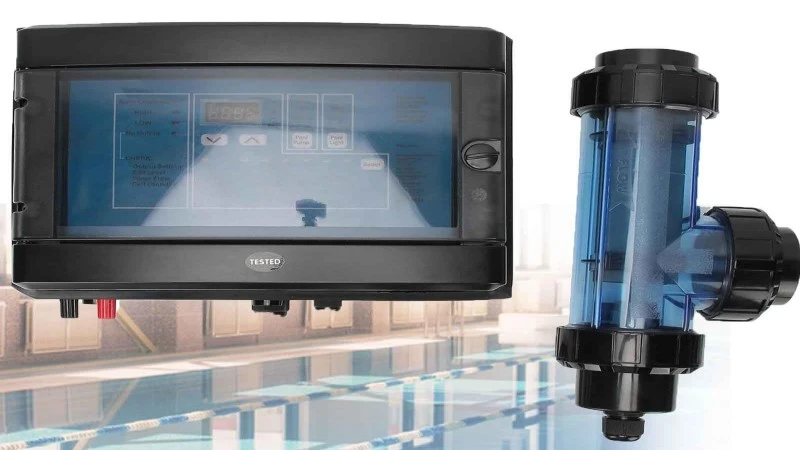

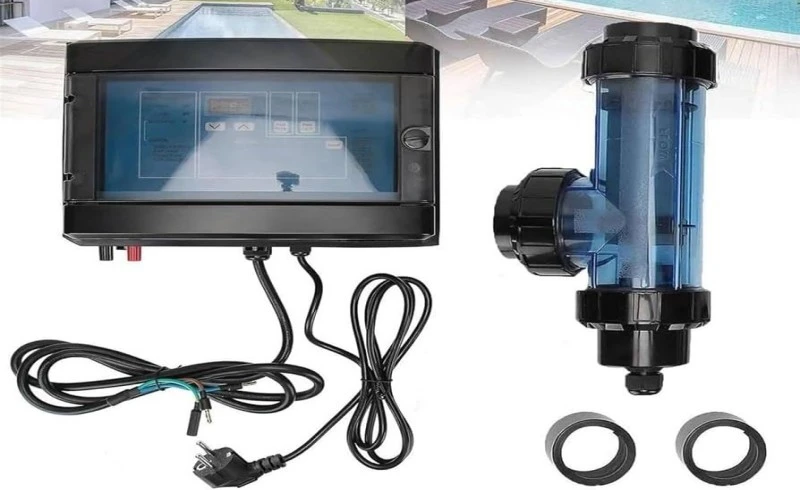

Малки електродни модули в проточни-клетки се използват в повечето системи за дезинфекция на басейни за семейни или бизнес басейни. Понякога намаляването на пространството и лесната инсталация са по-важни от хлора за дезинфекция. Тъй като системите за басейни работят с прекъсвания, ценово-ефективните формули за градиентно покритие може да не работят за промишлена експлоатация.

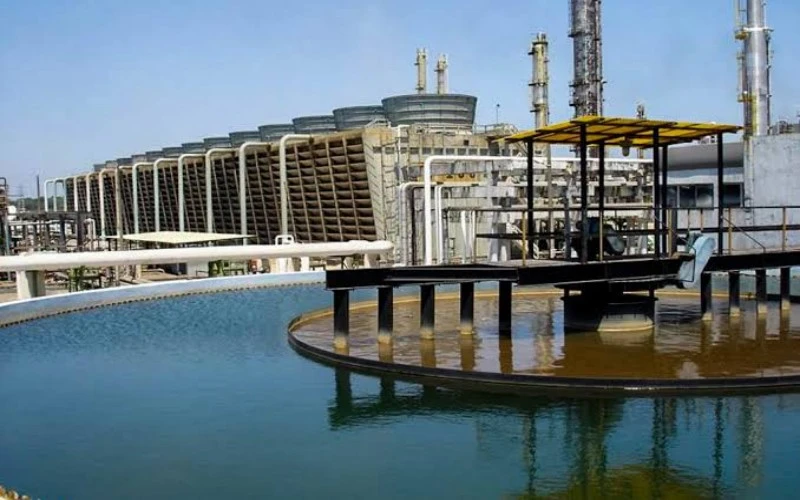

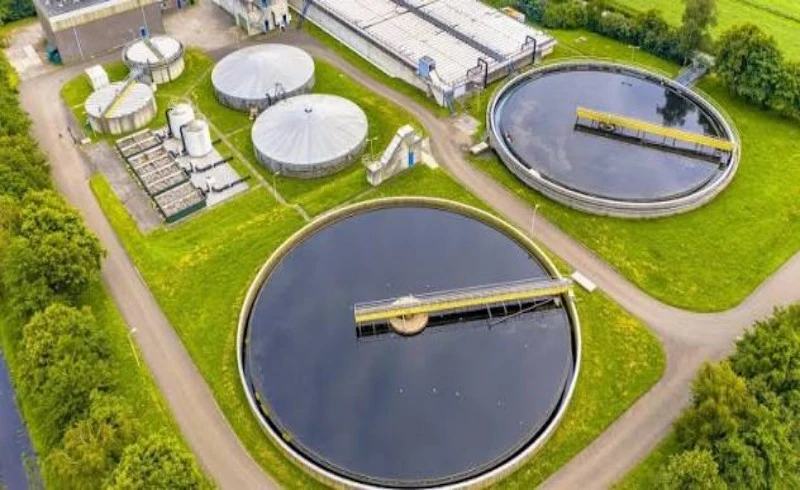

Електродните модули с голям{0}}капацитет захранват общински системи за дезинфекция на отпадни води и питейна вода в трудни среди. Множество електродни модули поддържат тези системи работещи по време на ремонт. Тъй като химикалите в отпадъчните води са силни, градиентните покрития трябва да са издръжливи. Тези системи се изплащат с по-дълги сервизни интервали и надеждна работа.
