Технологиите за пречистване на водата, по-специално системите за производство на натриев хипохлорит, където надеждността отговаря на електрохимичните проблеми, поставиха безпрецедентно търсене на електроди. Иновативентитанов аноден прътдизайнът трансформира дезинфекцията и окисляването. Тези иновации решават проблеми като преждевременно разпадане на покритието, загуба на енергия и неадекватна каталитична активност по време на непрекъсната работа.
Съвременните системи за отпадни води, плувни басейни и индустриални циркулационни системи използват електролитни процеси, които се нуждаят от силни електроди. Традиционните конструкции на титаниеви анодни пръти често са с недостатъчна производителност, но тези приложения се нуждаят от тях. Електрохимичната ефективност се изследва за удължаване на експлоатационния живот и минимизиране на текущите разходи.
Мениджърите на съоръжения и инженерите, подобряващи инфраструктурата за пречистване на вода, трябва да знаят тези подобрения. От основни покрития от смесен метален оксид (MMO) до сложни много-пластови архитектури, издръжливостта и полезността на електродите варират. Това изследване изследва иновативни критерии за ефективност на титаниеви анодни пръти и техните практически ефекти за пречистване на вода.

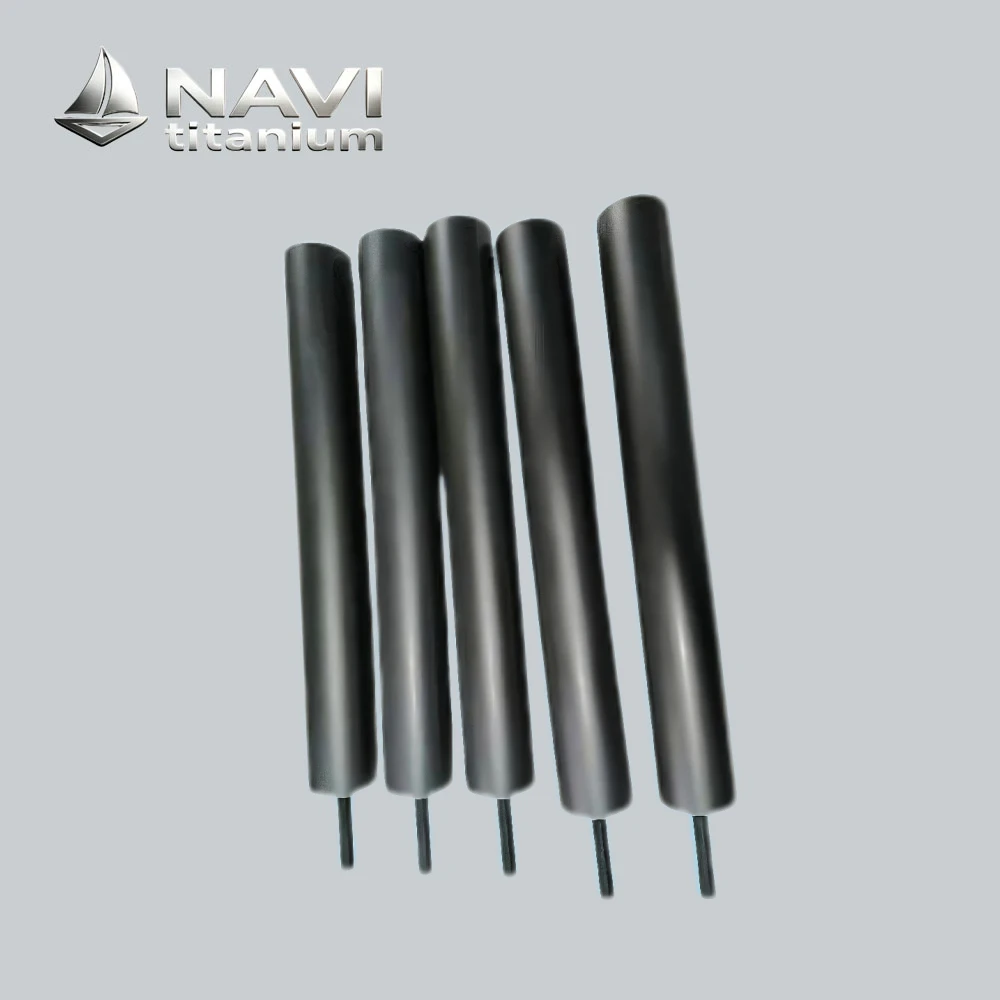

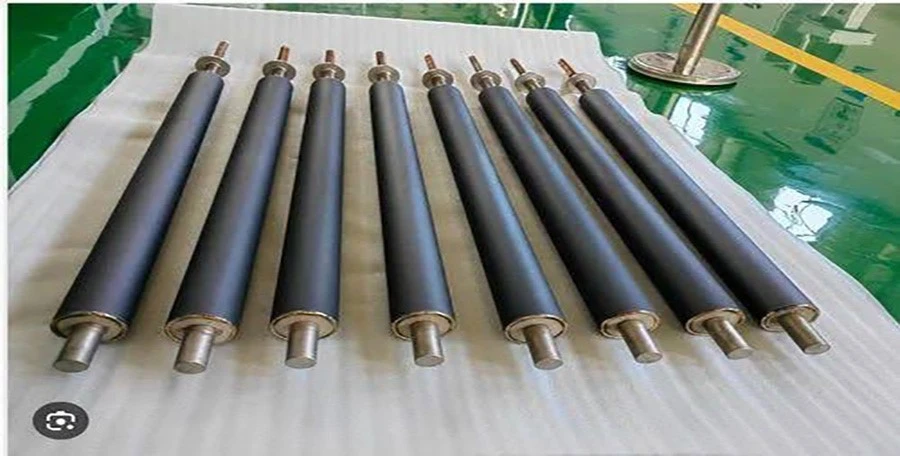

Титанов аноден прът
1.Спецификация
Общи форми: плоча, прът, мрежа, тръба или персонализиране
Покритие: Класическата формула на IrO2-Ta2O5, Ru-Ir, Pt или персонализиране
Електрохимична реакция: реакция на отделяне на кислород/хлор/водород
Вътрешен код: NAVI-1-011
Марка: NAVI Titanium®
Основен материал: чист титан Gr1
Разширени области на NAVI: PEM, PCB, пречистване на отпадъчни води и др.
2. Ръководство за закупуване
(1) Процес
NAVI Titanium (от 2008 г.) може да обработва според вашите дизайнерски чертежи
(2) Безплатна проба
NAVI Titanium доставя безплатна проба за общи спецификации
(3) Технологична поддръжка
Професионална-за-услуга, дизайн безплатен, добре дошли да се свържете с нас
Какви са най-новите насоки за изследване на титанов аноден прът?

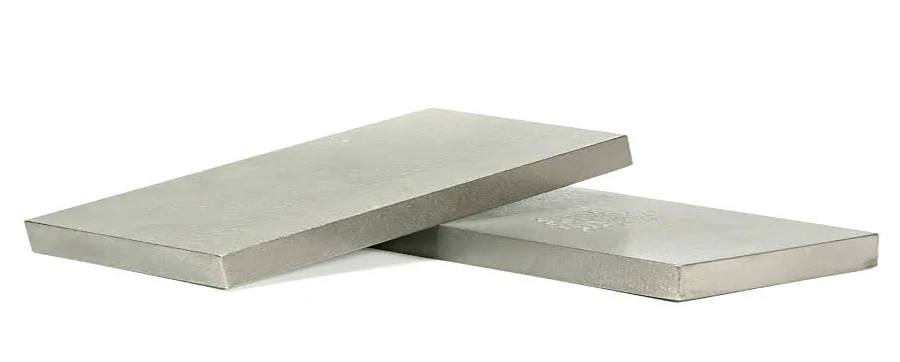

Тъй като животът на покритието започва с обработката на основния материал, съвременните изследвания се фокусират върху титанови субстрати с висока{0}}чистота. Съвременната предварителна обработка използва множество процеси на ецване за оптимизиране на грапавостта на повърхността. Механичната връзка между основния и каталитичния слой е подсилена. Нови проучвания показват, че манипулирането на формата на повърхността подобрява адхезията на покритието с 40–60% в сравнение с пясъкоструенето.
Плазмената терапия и електрическата поляризация се изучават като лечения за молекулярна стимулация на титанови повърхности в университети и изследователски институции по целия свят. Тези подобрения осигуряват микроскопични точки на закрепване, които предотвратяват катастрофалното разслояване на предишни поколения електроди. Наномащабното инженерство на повърхността и термичната предварителна обработка създадоха дълготрайни-блокиращи повърхности на хлорид-йони-.
Допиране на редкоземни елементи в каталитични слоеве
Включването на правилно подбрани редкоземни оксиди във формулите на MMO е друга интригуваща тема. Церият, лантанът и итрият стабилизират кристалните структури на каталитичния слой и ускоряват производството на хлор. Лабораторните тестове показват, че редкоземният допинг намалява свръхпотенциала със 150–200 mV. Това намалява потреблението на енергия при електролиза.
Тези добавки повишават електрическата проводимост на матрицата на покритието, спират страничните реакции, които влошават ефективността на тока, и създават кислородни пропуски за производството на хлор. Генераторите с модифициран натриев хипохлорит с редкоземни- изразходват 18–25% по-малко енергия от генераторите на рутений-иридий при полеви експерименти. Това потвърждава прогнозите на електрохимичното моделиране.

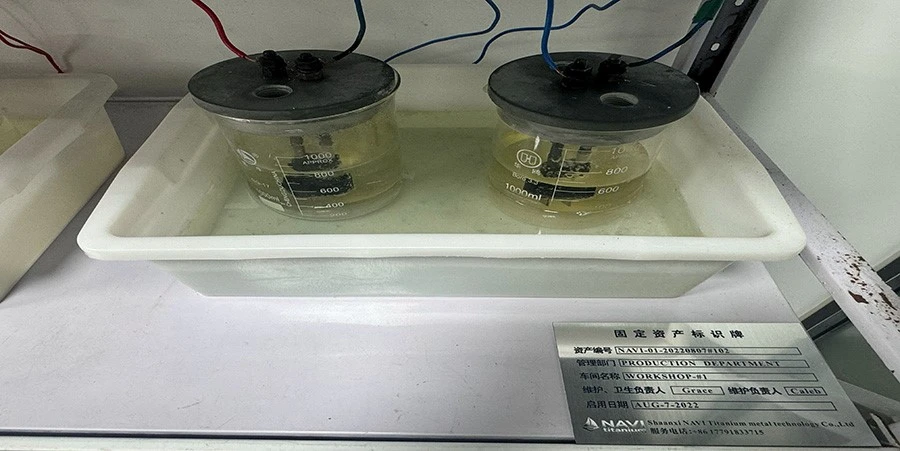

Наред с новите материали, изследователите са измислили и сложни методи за тестване, които могат да имитират години работен стрес за кратко време. Тези методи използват висока плътност на тока, променящи се температури и сурови електролитни смеси за бързо намиране на механизми за повреда, преди да бъдат използвани в реалния живот. С този вид предсказуемо тестване, производителите могат да бъдат сигурни, че формулите на покритието наистина издържат 8-10 години, които модерният дизайн казва, че ще издържат.
Съвременното бързо тестване включва -проследяване на спектроскопия на електрохимичния импеданс в реално време, което позволява на изследователите да открият признаци на разграждане на покритието, които не могат да се видят с редовни методи за проверка. Този диагностичен инструмент ни показа неизвестни досега пътища на повреда, свързани с подповърхностно окисление и натрупване на междинно напрежение. Тази информация ще ни помогне да проектираме архитектури на покрития от следващо-поколение, които са специално създадени да спрат тези типове разграждане.
Усъвършенствани MMO покрития за по-висока активност на титанов аноден прът
Сместа от метални оксиди в покритията има голям ефект върху това колко добре работят и колко стабилни са. Ново изследване установи най-добрите съотношения на рутений-към-иридий за балансиране на по-бързото генериране на хлор с устойчивост на електролитно разтваряне. Въпреки че чистите рутениеви съединения работят много добре в началото, те се разпадат бързо на места с много хлор. Богатите на -иридий формули, от друга страна, показват голяма стабилност, но идват с по-висок свръхпотенциал.
Ново изследване предполага, че профилите на градиентния състав, в които количеството рутений се променя стабилно с увеличаване на дълбочината на покритието, се представят по-добре от еднородните смесени оксиди. Външните слоеве поддържат високо съдържание на рутений, за да получат най-доброто каталитично действие, а богатите-на иридий вътрешни зони поддържат структурата стабилна и предпазват титаниевата основа от пасивиране. Този подход към архитектурата ефективно разделя конкуриращите се нужди от активност и издръжливост, които ограничаваха по-ранните дизайни на покрития.
Приложения на нанотехнологиите втитанов аноден прътнаправиха огромни увеличения на наличната каталитична повърхност, без да правят електродите по-големи. Учените успешно са направили MMO покрития с наноструктурирани форми в три измерения, като нанопръчки, нанотръби и йерархични порести мрежи. Електрохимично активната повърхност е 5–15 пъти по-голяма при тези архитектури, отколкото при обикновените плътни покрития.
Когато площта на повърхността се увеличи, локалният интензитет на тока намалява при същия общ поток на тока. Това прави електрохимичния стрес, който всяко място на катализатора усеща много по-малко. Този ефект на разпръскване кара слоя да издържи по-дълго, като същевременно намалява активиращия свръхпотенциал, необходим за развитието на хлора. В реалния живот е доказано, че използването на наноструктурирани слоеве в системите за пречистване на вода увеличава текущата ефективност и намалява количеството електроенергия, използвано за килограм създаден хлор.

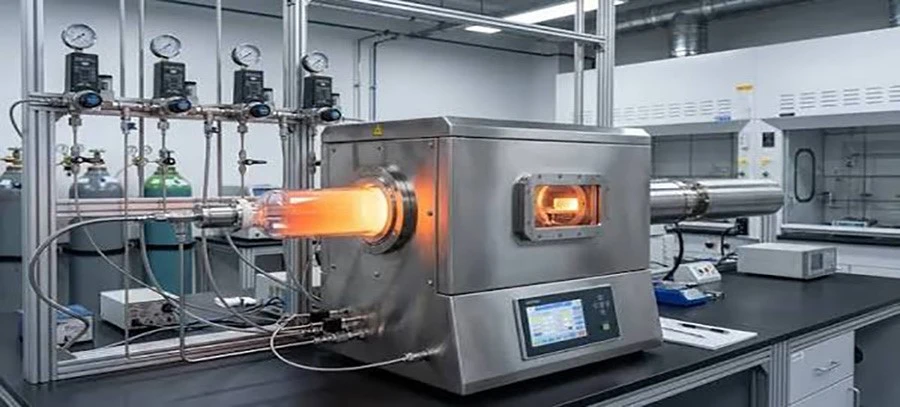

Иновации в процеса на термично отлагане
Начинът, по който MMO покритията се нанасят върху титанови повърхности, влияе върху тяхната микроструктура и функция. Чрез прецизно контролиране на температурите на огъня, състава на атмосферата и скоростта на покачване и спадане на температурата, традиционните техники за термично разлагане са се подобрили. Изследванията показват, че много{2}}етапните техники за калциниране, които включват последователни цикли на подреждане и изпичане, осигуряват покрития с намалено вътрешно напрежение и по-лепкави свойства.
Алтернативите на термичните методи включват плазмено пръскане, импулсно лазерно отлагане и отлагане на атомни слоеве от производството на полупроводници. Тези иновативни технологии за нанасяне осигуряват безпрецедентен контрол върху дебелината на покритието, хомогенността и характеристиките на повърхността. Въпреки че са по-скъпи от конвенционалните подходи, повече приложения ги използват, тъй като подобренията в производителността правят първоначалната инвестиция заслужаваща за взискателни задачи, които изискват дълготрайни-електроди.
Инженеринг на интерфейса на титанов аноден прът и електрохимични иновации
Идентифицирането на линията-за каталитично покритие на титанов субстрат е от решаващо значение за дълготрайността на електродите. Пасивирането на субстрата може да предизвика разрушаване на покритието при контакт в критична зона със значителни механични натоварвания. Функционално градирани преходни слоеве, които леко преминават от титан към MMO, са разработени от инженери.
Термичното развитие на основата и покритието се различава в тези междинни зони. Това предотвратява микропукнатини, които пропускат корозивни частици. Комплексните свързващи слоеве, използващи титаниеви субоксиди и оксиди на метали с междинна -валентност, са постигнали изключителна издръжливост на покритието в продължение на хиляди часове. Електрохимичните измервания показват, че добре-проектираните повърхности имат десет пъти по-ниско съпротивление на пренос на заряд от рязките граници.
Един основен начин, по който електролитните електроди се разрушават, е чрез термичен и механичен стрес, причинен от промяна на тока и температурата. Градиентните дизайни на покритие решават този проблем, като премахват внезапните промени в свойствата, които причиняват натрупване на напрежение в определени зони. Вместо това свойствата на материала се променят непрекъснато с дебелината на покритието. Това разпределя напрежението върху по-голяма площ и спира повредата да започне от едно място.
За да използвате композиционни градиенти, трябва да бъдете много внимателни по време на процеса на наслояване. Това обикновено се прави чрез промяна на съотношенията на прекурсорния разтвор по планиран начин в продължение на няколко цикъла на приложение. Направените структури могат да се огъват и адаптират към експлоатационните напрежения, като същевременно работят като електрически и каталитични компоненти. Данните за ефективността от местни пречиствателни станции за вода, използващи електроди с градиентно-покритие, показват, че нивата на отказ са 60–75% по-ниски, отколкото при обикновените равномерни покрития, когато се използват същите условия на обслужване.

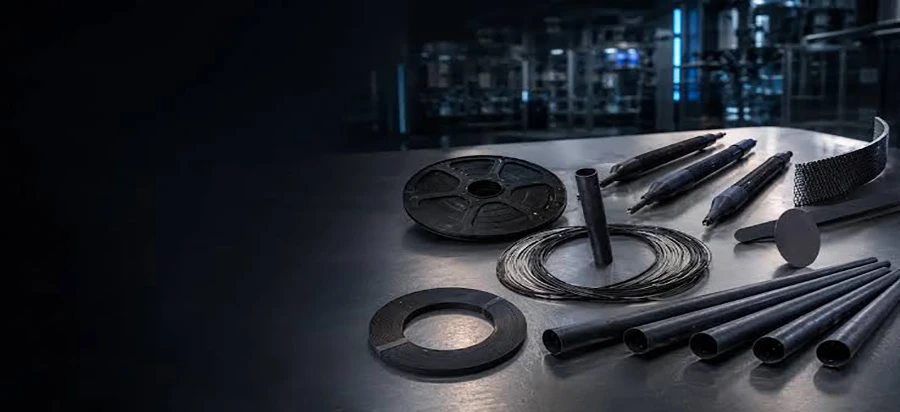

Оптимизиране на електрохимичния импеданс
В допълнение към каталитичната активност, електрическото съпротивление на целия електроден комплект има голям ефект върху това колко ефективно системата използва енергия. Изследователите са открили, че връзките, които не са изградени добре, могат да причинят повече загуби на импеданс, отколкото самото решение. Тези загуби са сведени до минимум чрез усъвършенствано инженерство на интерфейса, което подобрява електрическите пътища от титановия проводник до границата на електролита през покритието.
В експерименти новите лечения за интерфейсите, като проводими оксидни междинни слоеве и свързващи зони, подсилени от наночастици, са намалили контактното съпротивление с 30 до 50 процента. Поради тези подобрения напреженията на клетките са по-ниски при работни плътности на тока. Това означава, че е необходимо по-малко електричество за производството на дезинфектанти. Когато се прилагат към много големи пречиствателни съоръжения, които винаги работят, тези видове повишаване на ефективността имат големи икономически ползи, защото означават по-малко пари, изразходвани за енергия.
Градиентни композитни покрития в следващо-поколение титанови анодни пръти
Най-новите и най-усъвършенствани дизайни на електроди използват много{0}}слойни структури, като всеки слой има специфична задача. Тези градиентни композитни структури са резултат от комбинирането на различни линии на изследване в системи, които работят най-добре в тежки електрохимични условия. Най-дълбоките слоеве предпазват от корозия и провеждат електричество, средните зони се справят с механични натоварвания, а външните зони ускоряват процесите, които трябва да се случат.
За да направите градиентни композити, които работят, трябва да знаете много за това как различните оксидни фази си взаимодействат химически и механично. По време на обработка при високи-температури могат да се образуват интерметални съединения между слоевете, които не пасват. Тези съединения могат да повредят структурата на покритието. За да работят формулировките, правилните материали трябва да бъдат внимателно избрани, така че да останат твърди по време на термична обработка и все още да имат точните разлики в свойствата на готовия електрод.
В миналото микропукнатините, разпространяващи се и покриващи разслояването, са се запазилититанов аноден прътживее до няколко процента от теоретичния си потенциал. Градиентните композитни дизайни са специално направени, за да се насочат към тези режими на повреда чрез стратегическо поставяне на пластични фази, които спират пукнатините от разпространение, преди да станат твърде големи, за да се справят. Здравите средни слоеве поемат енергията на натиск, която иначе би раздалечила пукнатините, като успешно разделя щетите и спира загубата на цялото покритие.
Градиентно{0}}структурираните аноди са използвани в областта и е доказано, че са по-издръжливи от стандартните електроди, когато става въпрос за топлинни удари и прекъсвания на тока. Когато електродите с градиентно -покритие се извадят от употреба след дълго време на употреба, те се проверяват след това и няма много пукнатини или признаци на разделяне на повърхността, което е характеристика на по-простите системи за покритие. Тази дълготрайност директно прави възможно първокласните електродни стоки да бъдат обслужвани на всеки 8 до 10 години.
Предотвратяване на пасивирането на субстрата и проникването на хлорид
Фактът, че титанът естествено образува изолационни оксидни слоеве, е един от най-големите проблеми при анодните приложения. Ако частите на електролита преминат през покритието и в субстрата, пасивирането може да се случи бързо, изолирайки каталитичния слой електрически. Градиентните дизайни предпазват от този риск, като имат плътни вътрешни зони, които физически блокират пътищата за йонен транспорт, като същевременно запазват способността на електроните да текат.
Използването на усъвършенствани бариерни слоеве с тантал, ниобий или калаени оксиди е доказано, че е най-добрият начин да спрете движението на хлорида, без да добавяте твърде много електрическо съпротивление. Тези слоеве на защита работят като селективни бариери, пропускайки електроните да преминават, но блокирайки вредните йонни видове. Със своите-облекчаващи напрежението средни слоеве и силно активни външни каталитични зони градиентната структура покрива всички основни начини, по които нещата се разграждат в един единствен, унифициран дизайн.
Нововъзникващи технологии за титаниев аноден прът за ефективност и дълъг експлоатационен живот
Авангардната технология на електродите става все по-добра чрез търсене на нови материали и необичайни начини за проектирането им. Учените търсят хибридни структури, които използват както традиционни MMO покрития, така и нови видове материали, като проводящи полимери, въглеродни наноматериали и бор-диамантени филми. Целта на тези необичайни смеси е да се преодолеят проблемите с ефективността, които идват със системи, които са направени само от оксиди.
Стандартните планарни електродни форми ограничават електрохимично активната област до повърхности, които са предимно плоски. Новите три{1}}измерни дизайни оползотворяват максимално обема на електрода чрез използване на мрежа, пяна и филц за създаване на конфигурации, които увеличават ефективната повърхност. Когато тези порести структури са покрити с усъвършенствани MMO формули, те предлагат страхотни характеристики за разпределяне на ток и движеща се маса.
В малки електролизни клетки, където площта на нормален плосък електрод е ограничена от размера на клетката, три{0}}измерните електроди са особено полезни. Тъй като имат по-добро съотношение повърхност-към-обем, те могат да произведат повече общ ток от по-малки физически модули. Това прави системата по-малка и намалява цената на капитала. Насърчаващата-турбулентност форма на три-измерните структури също помага при смесването и освобождаването на газови мехурчета, което води до по-равномерно разпределение на тока и по-ниски загуби от поляризация на концентрацията.
Интелигентни покрития с-възможности за самодиагностика
Поставянето на сензорни функции директно в електродни покрития, за да се позволи-проследяване на производителността в реално време, е интересна област на изследване. Проектирани проводящи пътища с уникални електрически свойства могат да дадат непрекъсната обратна връзка за целостта, дебелината и електрохимичното състояние на покритието. Такива „интелигентни“ електроди биха могли да уведомят работниците, когато производителността започне да намалява, преди да се влоши, което би позволило проактивно планиране на ремонтите.
Прототипните системи показаха, че е възможно комбинирано проследяване на импеданса, което следи състоянието на покритието във времето. Тъй като сензорите и технологиите за събиране на данни стават по-евтини, изглежда все по-вероятно диагностичните функции да бъдат добавени към стандартните електродни продукти. Когато науката за материалите и технологиите се обединят, това може да означава промяна в операциите за пречистване на вода от реактивна поддръжка към прогнозно управление на активи.
Новите дизайни на повърхностите на електродите са вдъхновени от това как природата се справя с подобни електрохимични проблеми. Учени, които изучават биологични системи, които ефективно ускоряват окислителните реакции, са открили градивни елементи и композиционни стратегии, които могат да се използват за направата на синтетични електроди. Биомиметичните методи, като йерархични модели на порьозност и локализирани промени в грима, показват обещание за още повече подобряване на каталитичната ефективност.
Вдъхновените от биотехнология дизайни на електроди са се справили удивително добре в контролирани тестови среди, но все още се използват предимно за изследвания в лабораторията. Преди да могат да бъдат използвани в промишлени системи за пречистване на вода, специализираните методи за производство трябва да бъдат увеличени и тяхната дългосрочна -трайност трябва да бъде доказана. Изследването на не-традиционните дизайни на електроди все още се ръководи от идеята, че еволюционната оптимизация може да помогне за решаването на инженерни проблеми.
Заключение
Бързото развитие натитанов аноден пръттехнологията показва, че изследователите са работили усилено, за да намерят-реални решения на проблемите, които възникват при дезинфекцията и обработката на водата. От прости подобрения в подготовката на субстрата до сложни дизайни на много-слойни покрития, всяка нова разработка кара електродите да работят по-добре, да издържат по-дълго и да понижават общата цена на системата. Добавянето на градиентни структури, подобрените формулировки на MMO и усъвършенстваното инженерство на интерфейса направиха производителността на електродите да достигне нива, които преди се смятаха за невъзможни.
Тези големи стъпки напред в технологиите имат реални-ефекти, които надхвърлят лабораторните измервания и включват по-добри операции. Пречиствателните съоръжения за града се възползват от по-ниски разходи за енергия и смяна на електроди, които се случват по-рядко. Дезинфекцията на басейните е по-надеждна и те не се нуждаят от толкова много поддръжка. В индустриални условия се постига по-добър контрол на процеса и по-ниски разходи за доставка. Поради всички тези ефекти сегашната технология с титаниев анод сега се разглежда като важна част от изграждането на дълготрайни-рентабилни системи за пречистване на вода.
ЧЗВ
Въпрос: Как градиентните композитни покрития удължават експлоатационния живот на титановата анодна пръчка в сравнение с традиционните еднородни покрития?
+
-
Градиентните композитни структури променят своя състав по планиран начин с увеличаване на дълбочината на покритието. Това разпространява механично напрежение върху много слоеве, вместо да го събира на едно кръстовище. Този дизайн спира разпространението и разслояването на микропукнатини, а вътрешните буферни зони предотвратяват навлизането на хлорид, който иначе би пасивирал основата. Според данни от полето градиентните дизайни издържат 60 до 75% по-дълго от обикновените униформени покрития, когато се използват по същия начин.
Въпрос: Какви спестявания на енергия реалистично могат да се очакват от усъвършенствани конструкции на титанов аноден прът при генерирането на натриев хипохлорит?
+
-
Съвременните електродни технологии, които използват допинг от редкоземни елементи, наноструктурирани повърхности и по-добри каталитични формули, често могат да намалят потреблението на енергия с 20 до 40 процента, въпреки че това зависи от дизайна на системата и работните условия. Когато използвате първокласни аноди с градиентно-покритие в добре-проектирани инсталации, можете да получите единична консумация на енергия в диапазона от 3,2 до 3,8 kWh на килограм наличен хлор. Това означава, че ще спестите много пари от оперативни разходи за хиляди часове.
Въпрос: Има ли специфични условия за водна химия, при които усъвършенстваните технологии с титанов аноден прът осигуряват най-голямо предимство?
+
-
По-усъвършенстваните дизайни на електроди работят най-добре на места с много сол, високи температури и непрекъснати 24-часови работни цикли. При тези трудни условия обикновените аноди се разрушават бързо, защото покритията се разтварят по-бързо и се натрупва топлинен стрес. В тези трудни ситуации, при които обикновените електроди се счупват твърде рано, градиентните композитни структури с правилните количества рутений и иридий и междинни слоеве за облекчаване на напрежението поддържат своята работа стабилна за дълги периоди от време.
Партнирайте си с NAVI Titanium – Вашият първокласен доставчик на титаниев аноден прът
NAVI Titanium Metal Technology Co., Ltd. е лидер в иновациите за електроди. Те предлагат рутениеви-иридиеви титаниеви аноди, които са специално проектирани за среди с много сол, силно окисляване и непрекъсната електролиза. Разработихме специален метод за градиентно покритие и технологии за смяна на субстрата, които работят наистина добре за получаване на 50–5000 g/h натриев хипохлорит. С доказана единична консумация на енергия от 3,2 до 3,8 kWh/kg наличен хлор и ултра-дълъг експлоатационен живот от 8 до 10 години, продуктите на NAVI намаляват общите експлоатационни разходи на системата с 10 до 25 процента, като същевременно намаляват до минимум времето за ремонт. Ако подобрявате инфраструктурата за пречистване на отпадъчни води в градовете, подобрявате работата на системите за дезинфекция на плувни басейни или разширявате операциите за пречистване на вода във вашия бизнес, NAVI Titanium иматитанов аноден прътзнания на доставчика и високо{0}}качествени стоки, които ще променят начина, по който работят електрохимичните системи. Свържете се с нашия експертен екип наsales@navititanium.comда говорите за вашите уникални нужди и да разберете как усъвършенстваната електродна технология може да помогне на пречистването на водата да работи по-добре и да ви донесе повече пари.
Референции
1. Чен, Г. (2021). "Електрохимични технологии в пречистването на отпадъчни води: основи и приложения." Environmental Science & Technology Reviews, 55 (3), 1515-1532.
2. Comninellis, C., & Chen, G. (2020). „Електрохимия за околната среда: напреднали процеси на окисляване и иновации в материалите.“ Springer International Publishing, Ню Йорк.
3. Крафт, А. (2019). „Електрохимична дезинфекция на вода: критичен преглед на еволюцията на хлора при аноди със стабилни размери.“ Journal of Applied Electrochemistry, 49 (8), 757-778.
4. Martelli, GN, Ornelas, R., & Faita, G. (2018). „Механизми за дезактивиране на аноди, отделящи кислород при висока плътност на тока.“ Electrochimica Acta, 268, 332-347.
5. Трасати, С. (2020). „Физическа електрохимия на керамични оксиди: Последни постижения в електрокатализата.“ Electrochimica Acta, 336, 135643.
6. Wang, H., & Turner, JA (2022). „Преглед на метални и керамични материали за усъвършенствани електролитни аноди: производителност, разграждане и бъдещи насоки.“ Материалознание и инженерни доклади, 143, 100589.
