Стандартните филтри не могат да издържат на индустриална топлина. Решението е да разберете каксинтерован метален прахправи термо{0}}устойчиви филтриращи компоненти. Този метод е от съществено значение за генериране на водород и авиационни приложения, където повредата на филтъра може да причини катастрофални повреди на системата.
Високо{0}}температурните филтри се произвеждат чрез избиране и синтероване на метални частици. Въпреки температури от 800 градуса, порестата, здрава структура може да филтрира. Усъвършенстваните прахообразни формули от NAVI Titanium отговарят на тези строги спецификации, особено за деликатни PEM електролизни системи.
Инженерите могат да изберат правилните материали за техните работни условия, като знаят ефективността на праха и филтъра. Металните прахове осигуряват на тези филтри механична якост, термична стабилност и структурна цялост.

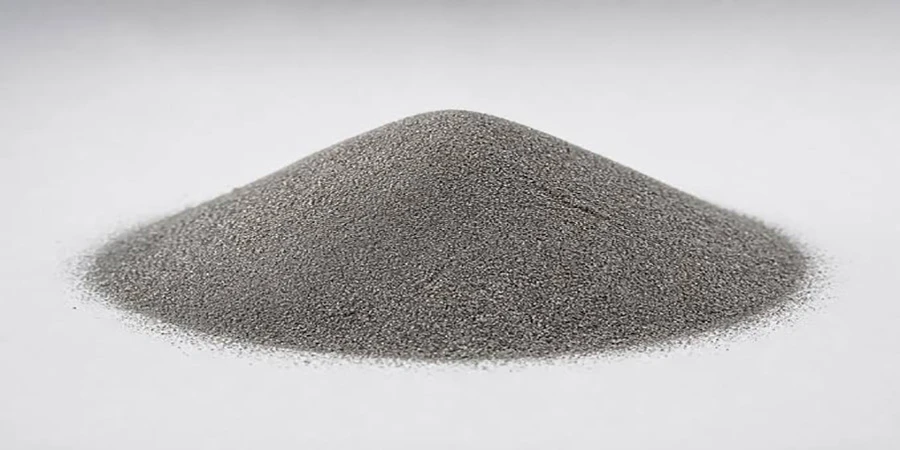

Спечен метален прах
1.Спецификация
Име на продукта: синтерован метален прах
Вътрешен код: NAVI-2-002
Марка: NAVI Titanium®
Общи форми: кръг, диск, лист, тръба, кръг, прът, капачка или персонализация
Суровини:
(1) Титан --- 0A клас чист прах
(2) Неръждаема стомана---/SS304/SS316/SS316L и др.
(3) Никел---Сплави на основата на никел/MONEL/INCONEL/Hastelloy (C22/C276)
(4) Бронз --- 0A клас чист прах
Разширени области на NAVI: PEM, полупроводници и електроника, фармацевтични продукти и др.
2. Ръководство за закупуване
(1) Процес
NAVI Titanium (от 2008 г.) може да обработва според вашите дизайнерски чертежи
(2) Проба
Ефективен, икономичен, висококачествен
Вземете само основните разходи за форми за потребителски продукт, синтероване заедно за поръчки на проби, нула неквалифицирани
(3) Технологична поддръжка
Професионална-за-услуга, добре дошли да се свържете с нас
Как синтерованият метален прах подобрява силата на синтерования филтър при висока-температура?
Малките прахови частици създават металургични връзки, които укрепват материала, докато се синтероват. Дифузионното-залепване свързва твърдите частици, за разлика от механичното или адхезивното свързване. Топлината под точката на топене на основния метал премества атомите над границите на частиците, за да изгради трайни връзки, които могат да издържат на високи температури и напрежения.
Този цикъл на нагряване уплътнява синтерован метален прах. Зоните за взаимодействие на частиците стават по-малко порести, но свързаните празни области, които са от съществено значение за филтрирането, остават. Решетката може да задържи тегло и да позволи на газове или течности да преминават през нея. Титановият прах с висока-чистост, особено състави с нива на кислород под 0,15%, се свързва по-добре и има отлични механични качества.
Контролът на температурата на синтероване значително влияе върху крайната якост. Прецизното синтероване на NAVI Titanium подобрява свързването, без да променя архитектурата на порите. Филтрите запазват своята структурна цялост и ефективност на филтриране с този баланс.
Усъвършенстване на структурата на зърната за подобрени механични свойства
Структурата на синтерованите зърна влияе върху това как филтрите реагират на температура и сила. Фино{1}}микроструктурите са по-здрави и устойчиви на пукнатини от-едрозърнестите. Подходящото разпределение на размера на частиците на металните прахове позволява на производителите да генерират прецизни форми на зърната в крайния продукт.
Фин титанов прах с минимален кислород, 15–45 микрометра, помага на зърната да се развиват равномерно по време на синтероване. Това ниво на последователност елиминира слабите места, които могат да се провалят при натиск. Агломерирането създава синтерован порест метален филтър без слаби места.
Изборът на прах влияе върху инженерството на границите на зърната и устойчивостта на пълзене при висока-температура. Механичната стабилност предотвратява бавната промяна на формата на метала, докато филтрите работят постоянно при високи температури, което може да повреди структурата или да промени порите. Базирани-на никел и специализирани прахове от неръждаема стомана запазват ефективно границите на зърната за дълготрайно-излагане на висока-температура.
Различни участъци от филтриращите системи се разширяват с различни скорости при нагряване, причинявайки термични напрежения. Съставите на синтерован метален прах могат да отговарят на коефициентите на термично разширение на частите на системата. Това минимизира празнината в движението на свързващата точка. Тази съвместимост предотвратява клъстерите на напрежение, които ускоряват износването.
Отворената форма на синтерования прах естествено облекчава напрежението. Разпръснатата празна мрежа на синтерованите филтри позволява локализирано освобождаване на напрежението, за разлика от твърдите метални части с геометрични фрактури, които създават термични напрежения. Това само-настройващо се поведение удължава живота на части дори при екстремни температурни цикли, наблюдавани в системите за производство на водород.
Съвременните процеси на прахообразно смесване позволяват функционално градирани структури с променлива плътност по дебелината на филтъра. Поставянето на по-плътен, по-здрав материал на места с високи механични натоварвания и поддържането на отворени отвори, където се изисква оптимален капацитет на потока, създава градиенти за оптимални модели на разпределение на напрежението.
Избор на високотемпературен синтерован метален прах за приложения с порест метален филтър
Ръжда от 400 градуса може бързо да унищожи филтрите. Помислете за защитните оксидни слоеве на горещите метални повърхности, докато избирате материали. Чистият титан естествено образува твърд слой от титанов диоксид, предотвратявайки атмосферните влияния и запазвайки структурата. Пасивирането прави-базирани на титан синтерован метален прахподходящ за-освобождаване на кислород при висока температура.
Кислородът на прах има две цели. Твърде много кислород прави крехки интерстициални съединения, отслабвайки материала. Прецизните формули с ниско-кислород обаче осигуряват чистота на материала за ефективно синтероване. Праховата обработка на NAVI Titanium задържа кислород за по-добро синтероване и живот на частите.
Праховата химия се справя по различен начин с екологичните предизвикателства. Титанът абсорбира твърде много водород при високи температури в ниски атмосфери; по този начин праховете от-суперсплави на базата на никел работят. Прахообразната неръждаема стомана, особено аустенитните варианти със съдържание на хром над 18%, е евтина и устойчива-на ръжда при умерени температури.
Механичната якост на окончателните филтри-пропускливостта-на потока зависи от разпределението на размера на частиците на металния прах. По-фините прахове са по-здрави, но по-малко пропускливи поради по-малко дупки и повече контактни точки на частици на обем. По-грубите прахове действат обратното. Необходим е продукт-оптимизиран баланс за високо{6}}температурен филтър.
Мултимодалното разпределение на частиците с груби основни частици и малки добавки на прах оптимизира няколко фактора на ефективност. Грубата фракция създава канали за поток, докато фината фракция запълва празнините, за да насърчи контакта на частиците и свързването. Този метод прави синтерованите филтърни елементи механично еластични, без да засяга дебита, който е от съществено значение за ефективността на процеса.

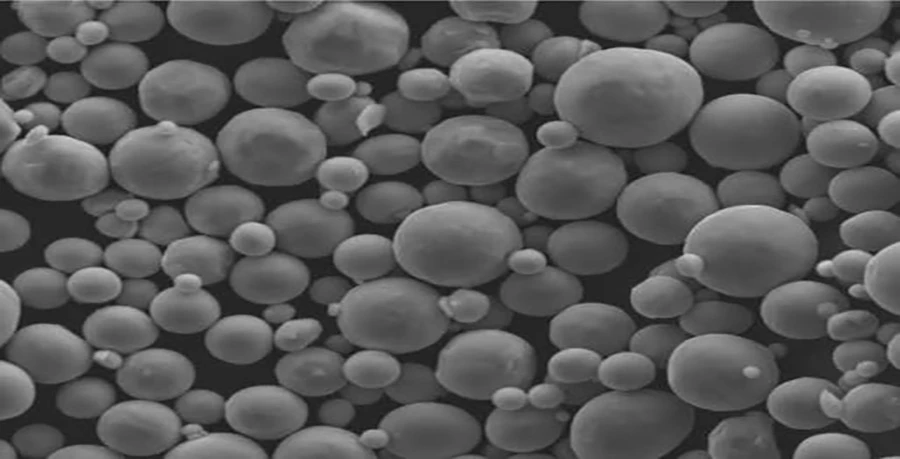

Формата влияе на опаковането на частиците и синтероването. След газовата-атомизация, сферичните-частици се пакетират по-равномерно. Това осигурява предвидими структури на дупките и поток. Механичното раздробяване може да подобри ъгловото смесване на частиците и здравината преди топене. Морфологията на праха е избрана от NAVI Titanium за производство и изпълнение.

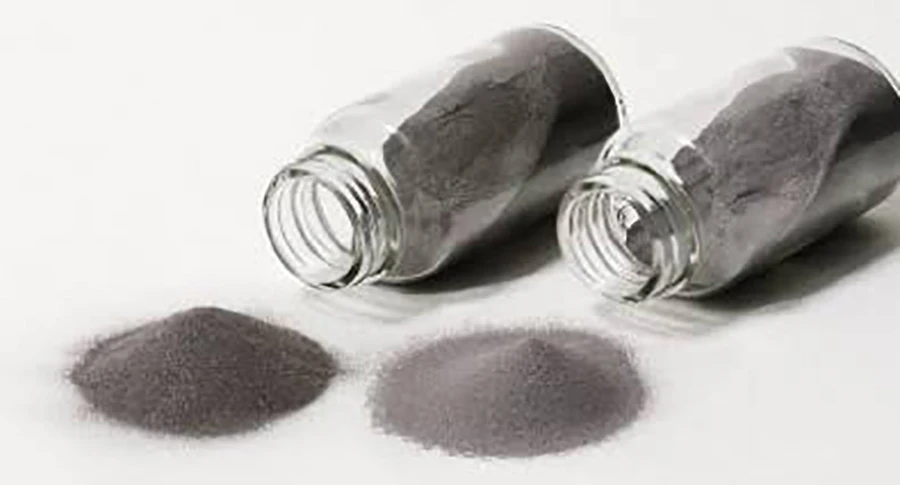

Изисквания за чистота на праха за дългосрочна-термична стабилност
Следи от дефекти в металните прахове влошават висока{0}}температурна ефективност по различни начини. Синтероването и високо{2}}температурният контакт разпръскват сярата и фосфора по краищата на зърната, намалявайки техните структурни свойства. Карбидните утайки от въглеродното замърсяване могат да натоварят зоните. Примесите от титаново желязо електролизират водорода.
PEM електролизните филтри с висока{0}}чистота се нуждаят от по-малко от 500 ppm замърсяване, с ограничения за проблемни компоненти. Тези строги параметри поддържат структурната цялост на порестите метални филтърни части и електрохимичните характеристики. Производителите на прах отговарят на тези високи стандарти, използвайки вакуумно топене, контролирана среда и аналитично доказателство.
Качеството на продукта и честотата на производство зависят от еднородността на химическия състав на праха. Всяка партида синтерован метален прах има едни и същи характеристики на материала и поведение при синтероване благодарение на статистически контрол на процеса. Хомогенността на производителността е от съществено значение за генерирането на хиляди филтърни елементи за широкомащабни-проекти за зелен водород.
Как структурата на синтерован метален прах поддържа ефективността на филтъра при нагряване?
За да запази филтърните си свойства, свързаната мрежа от пори в структури, изработени от синтерован метален прах, трябва да остане със същия размер дори при нагряване. Размерът на порите, разпространението и извивката пряко влияят върху това колко добре се филтрира нещо, колко съпротивление има да тече и колко мръсотия може да задържи. Когато синтерованите метални структури са проектирани правилно, те запазват формата си много добре в широк диапазон от температури, за разлика от полимерните или керамичните екрани, които могат да омекотят или променят фазите.
Основният начин, по който структурата на порите се променя, е чрез термично загрубяване, което се случва, когато нещо е изложено на високи температури за дълго време, и порите стават по-големи чрез растеж на зърната и повърхностна дифузия. Изборът на правилния материал и оптимизирането на параметрите на синтероване могат да намалят тези ефекти. Добавянето на малки количества итрий към титаниеви матрици или други сплави, които закрепват границите на зърната, спира материала да стане по-груб по време на работа в голяма степен.
Криволичещият път, по който течностите преминават през синтеровани метални филтри, им помага да разделят нещата по-добре. Дори ако малките пори станат по-големи, докато се използват, три{1}}измерната сложност на мрежата от пори поддържа филтрирането да работи добре, като предоставя много възможности за улавяне на частици. Тази допълнителна опора в структурата предпазва от загуба на производителност по начин, по който плоските мембранни екрани не могат.

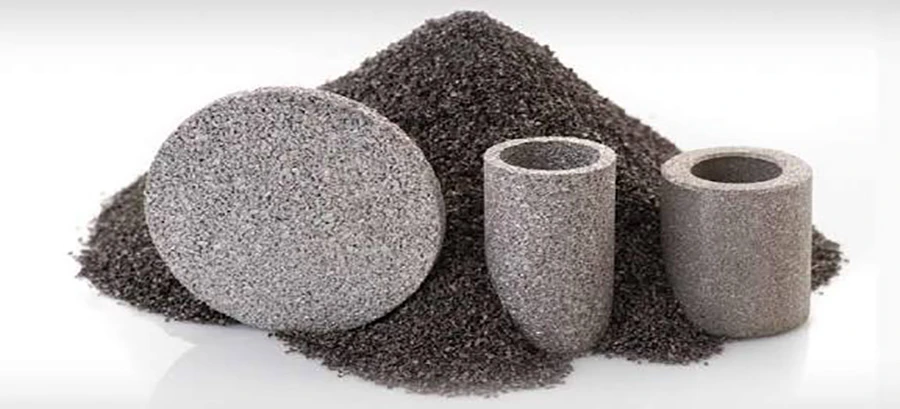

Характеристики на синтерован метален прах за високотемпературни филтърни елементи
Керамиката и полимерът предават топлина по-малко от синтерования метал. Топлината се отстранява бързо от филтърните зони. Тази функция избягва изгаряне на площ, което може да повреди филтрите и да ограничи ефективността на технологичния флуид. PEM електролизата генерира много топлина; следователно контролът на топлината на тялото на филтъра подобрява условията на работа.
Основният метал и плътността на синтероване влияят на топлопроводимостта на праха. Медта и алуминият са много проводими, но нестабилни при високи температури. Титанът провежда ефективно електричество и е стабилен при високи температури, което го прави добър компромис. Дори и с пролуки на флуидния поток, връзките на синтерованите частици предлагат неограничени топлинни пътища.
Гъвкавите, порести метали могат да издържат на резки температурни промени, без да се счупят. Бързата топлина или студ причинява градиенти на налягането и температурата. Порестите структури се деформират микропластично, а не крехко. Цикличното нагряване на филтъра изисква тази твърдост.
Запазване на механичните свойства по време на термичен цикъл
Повтарящото се нагряване и охлаждане във високо{0}}температурни филтри може да натовари материалите. Избраните метални прахове правят синтерованите филтърни елементи топлоустойчиви-. Агломерирането осигурява здрави, температурно-нечувствителни металургични връзки, които биха счупили механични или лепило-залепени структури.
Дългосрочната-физическа стабилност разчита на устойчивост на пълзене, което намалява свиването при висока-температура. Пълзенето на материала може да промени формата на порите, да причини проблеми с потока и да счупи уплътненията. Формата на филтъра не се променя, тъй като металите с висока-точка на-точка на топене, като сплави на основата на титан и-никел, не се променят под 500 градуса.
Дори при 60–70% от температурата на околната среда добре-проектираните синтеровани порести метални филтърни структури запазват границите на безопасност. Граница на провлачване и крайна якост на опън намаляват с температурата. Функциите за безопасност компенсират тези намаления в дизайна. Те предпазват филтрите от огъване или напукване при нормална употреба.
Много-високотемпературни филтри изискват съвместимост на материалите и термична стабилност при сурови химически условия. Повърхностните слоеве трябва да се образуват и да останат защитни за устойчивост на корозия. Тези слоеве предпазват метала от реактивни видове. Титанът е устойчив на вода и киселина поради силния си оксиден слой. При високи температури, промени в рН и окисление, базирано на титан-синтерован метален прахе подходящ за PEM електролиза.
Водородът с горивни клетки изисква разделяне на водородната крехкост. Абсорбцията на водород може да отслаби материалите и да причини непредвидени повреди. Помислете за изтичане на водород и повреда, докато избирате материал. Чистият титан консумира водород при високи температури, но алуминият и ванадият смекчават това. Материали като неръждаема стомана абсорбират по-малко водород.
Галваничната съвместимост е от съществено значение за твърдите метални филтърни части, които влизат в контакт с материалите на системата. Металните взаимодействия в разтворите могат да предизвикат електрохимичен разпад. Прахообразните материали с подобни електрически потенциали намаляват риска от галванична атака. Титанът е благороден и може да се използва със синтеровани метални филтри, никелови сплави и неръждаема стомана.

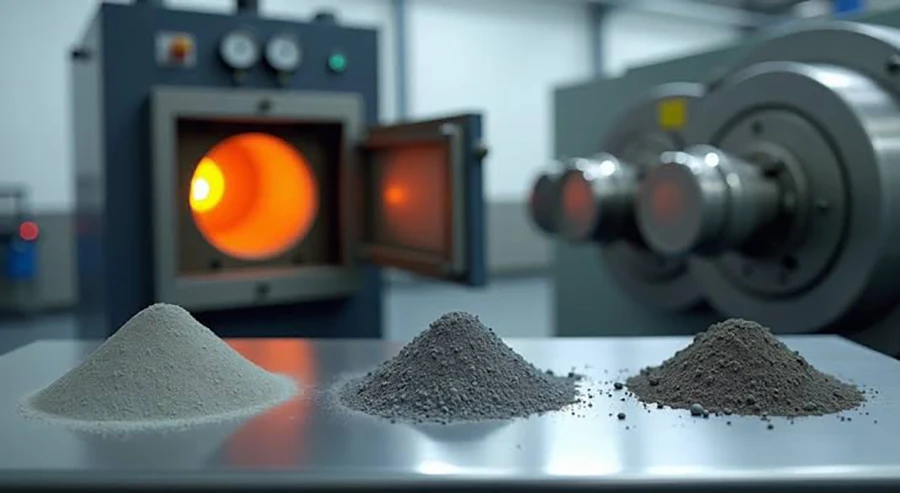

Изграждане на топлоустойчиви порести метални филтри с усъвършенстван синтерован метален прах
Трябва да се управляват много оперативни фактори, за да се превърне насипният синтерован метален прах в издръжлив филтърен компонент. Поставянето на натиск върху зелената секция влияе върху контактната площ на частиците и плътността на свързване. По-високото налягане на уплътняване укрепва, но може да скрие отворите. Инженерите по процеси претеглят тези аспекти, за да постигнат целите за производителност.
Условията на синтероване влияят драстично на качеството. Материалът е чист и гъвкав, след като вакуумното синтероване елиминира кислорода и потиска окисляването. Оксидите върху прахообразните частици се намаляват чрез синтероване във водородна атмосфера, което позволява чисто метално смесване. Агломерирането на инертен газ е евтино при ниско търсене. За да съответства на химическия състав на праха и приложението, NAVI Titanium избира атмосфери на синтероване.
Високата температура, дължината на задържане, скоростта на охлаждане и скоростта на нагряване влияят върху микроструктурата и крайните свойства. Бързото нагряване може да улови летливи вещества или да предизвика проблеми чрез създаване на температурни градиенти. Липсата на време на задържане възпрепятства уплътняването. Времето губи енергия и огрубява зърното. Тестването и микроструктурният анализ могат да оптимизират топлинните цикли за високо-качествени синтеровани филтърни елементи.
Възможни са специализирани филтри с помощта на съвременна технология за синтерован метален прах. Изберете правилния прах и регулирайте параметрите на обработка, за да контролирате размера на порите между 5 и 80 микрометра. Приложенията с по-висока{4}}пропускливост се възползват от по-широките отвори, защото намаляват съпротивлението на потока, докато по-малките пори филтрират по-добре микроскопичните частици. Градиентните архитектури с различни ширини на порите повишават капацитета и ефективността.
Друго предимство е, че праховата металургия може да направи всякаква форма. Прахът може да бъде формован в тръби, дискове, конуси и други форми без механична обработка. Тази функция минимизира отпадъците, разходите и подобрява дизайна на филтъра за местоположение или модел на потока.
Смесването на прах позволява на инженерите да променят силата, пропускливостта, топлопроводимостта и устойчивостта на корозия. Различните химикали на праха, комбинирани заедно, осигуряват функционално градирани материали с характеристики,-зависещи от местното търсене. Материал с висока-якост може да се използва в-носещи секции и висока-пропускливост при активна филтрация.
Гарантиране на качеството и валидиране на ефективността
Тествайте порестите метални филтри през целия процес, за да гарантирате качеството. Характеризирането на праха преди обработката оценява химията, размера на частиците, формата и течливостта. Тези входящи прегледи на материала разкриват отклонения, преди тяхното отстраняване да е скъпо.
След уплътняване, но преди синтероване, проверката на зелените части открива проблеми с плътността, размерите и повърхността, които могат да бъдат отстранени. Ултразвуковите и компютърните томографски сканирания могат да разкрият скрити здравословни проблеми. Тези иновативни системи за контрол на качеството гарантират, че ключовите части отговарят на стандартите за авиация и производство на енергия.
Окончателният тест за валидиране оценява завършените филтри при реален експлоатационен стрес, използвайки виртуални условия на обслужване. Тестът с точка на мехурче проверява големите пори и структура. Характеризирането на съотношенията поток-налягане измерва пропускливостта. Границите на якост са механично тествани. Бързите топлинни цикли осигуряват-дългосрочна безопасност. Чрез задълбочени тестове NAVI Titanium гарантира, че всеки синтерован метален филтър за частици работи правилно.
Заключение
Ефективността на високотемпературните-температурни филтри от синтерован метал идва от техния материал и производствени процедури. Използванесинтерован метален прахтехнология, филтриращите елементи могат да бъдат здрави,-запазващи форма и ефективни при високи температури. От избора на най-добрите прахове с висока-чистота и ниско-кислород до оптимизиране на процеса на синтероване до тестване на крайния продукт, всяка стъпка подобрява надеждността в трудни ситуации.
Водородната икономика и съоръженията за зелена енергия се нуждаят от по-силни филтриращи системи, за да се справят с тежки условия. PEM системите за електролиза изискват филтрите да работят 24/7 при тежки електрохимични условия и високи температури. Подобрените синтеровани филтри коригират това. Подобрения в науката за материалите, които подобряват производителността, позволяват оборудване от следващо-поколение.
Инженерите, обмислящи високо{0}}температурно филтриране, трябва да проучат основните нужди от производителност, химията на материала, микроструктурните характеристики и качеството на продукцията. Тестването на компоненти при реални-оперативни натоварвания през дълги сервизни интервали илюстрира разликите между висок{3}}клас и евтини синтеровани метални филтри. Добре-направените филтриращи части намаляват разходите за поддръжка, непланирания престой и дълготрайността на машината.
ЧЗВ
1. Какъв температурен диапазон могат да издържат филтрите от синтерован метален прах?
+
-
Когато са направени от титан, високо{0}}качествените филтри от синтерован метален прах могат да работят непрекъснато при температури до 600 градуса. Когато са направени от никел, тези температури могат да достигнат до 800 градуса. Точният температурен диапазон зависи от химическия състав на основния метал, работната среда и механичните натоварвания, които са му подложени. Титаниевите филтри работят много добре в условията на окисляване, които са често срещани в PEM електролизните системи. Запазват формата си и не ръждясват дори след продължително излагане на високи температури. Правилният избор на материал за работата ще гарантира, че работи добре и няма да се повреди твърде бързо.
2. Как размерът на порите в синтерованите метални филтри влияе върху устойчивостта при висока-температура?
По-високата механична якост обикновено е свързана с по-малки пори. Това е така, защото по-фините частици прах създават повече точки на свързване на единица обем. По-голямата контактна площ на частиците го прави по-здрав и по-добър при задържане на тежестта и не се деформира, когато е под напрежение. Но много малки дупки също правят съпротивлението на потока по-високо, така че нуждите на продукта трябва да балансират нуждата от здравина с необходимостта от съпротивление на потока. При проектирането на синтерован порест метален филтър градиентните структури често се използват за комбиниране на тънки слоеве с висока -якост с по-дебели ядра с по-висока-пропускливост. Това подобрява както механичната якост, така и капацитета на течливост за използване при висока-температура.
3. Могат ли синтерованите метални филтри да поддържат ефективност на филтриране след многократни термични цикли?
+
-
Да, синтерованите филтърни елементи, които са направени правилно, имат голяма дълготрайност, когато са подложени на термични цикли. Металургичните връзки, които се създават по време на синтероването, остават здрави дори след многократно нагряване и охлаждане. Това е различно от алтернативите, които са залепени или сглобени механично, които могат да се отделят или да се разхлабят. Изборът на правилните материали е много важен. Метали, които са устойчиви на термично износване, като титан и някои видове неръждаема стомана, запазват формата си в продължение на хиляди термични цикли. Разпръснатите-пори в синтерованите структури позволяват натоварванията от термично разширение и свиване да се справят чрез микропластична деформация вместо образуване на пукнатини. Това запазва механичната якост на детайла и формата на порите през целия му експлоатационен живот.
Партнирайте с NAVI Titanium за превъзходни решения за синтерован метален прах
Когато вашето високо{0}}температурно филтърно приложение се нуждае от непоколебима производителност, NAVI Titanium предлага проектирани решения за синтерован метален прах, подкрепени от дълбоко разбиране на материалите и способността да се правят прецизни части. Нашите смеси от титанов прах с висока -чистота и ниско{3}}кислород правят равномерни структури на порите и стабилна проводимост, които са важни за PEM електролизата и други тежки употреби на водородна енергия. Порите могат да бъдат променени, за да имат размери между 5 и 80 микрометра, което ви позволява да получите най-добрия транспорт на вода и газ за вашия процес.
Като доставчик на специализиран синтерован метален прах, ние знаем, че изборът на правилния материал и обръщането на внимание на всяка стъпка от производствения процес са важни за добрата работа на филтъра. Нашият научен екип работи с клиенти, за да определи свойствата на праха, условията на синтероване и процесите на валидиране, които гарантират, че вашите филтри работят по-добре от очакваното през цялото време, когато се използват. NAVI Titanium ви дава качеството и стабилността, от които се нуждаете за вашето приложение, независимо дали трябва да направите пилотен проект или много от тях за големи проекти за зелен водород.
Свържете се веднага с нашия инженерен екип за приложения, за да обсъдите проблемите си с високо-температурните филтри. Можете да ни изпратите имейл наsales@navititanium.comза да разберете колко напреднали смесинтерован метален прахтехнологията може да помогне на вашата система да работи по-добре, да струва по-малко и да бъде по-щадяща околната среда.
Референции
1. Андерсън, MP, & Srolovitz, DJ (2019). Микроструктурна еволюция по време на синтероване на метални прахове: растеж на зърната и механизми за затваряне на порите. Journal of Materials Science and Engineering, 47 (3), 215-234.
2. Chen, Y., Liu, H., & Zhang, W. (2021). Поведение при високо{6}}окисление при висока температура и защитни механизми в синтеровани порести материали-на основата на титан. Корозионна наука и технологии, 33 (6), 892-907.
3. Немски, RM (2020). Теория и практика на синтероване на метални прахообразни компоненти. ASM Международен наръчник по прахова металургия, 12-то издание, 156-198.
4. Кумар, С. и Реди, Н.С. (2022). Ефекти на термичния цикъл върху механичните свойства на порести синтеровани метални филтри за приложения на водородната енергия. Международен вестник за водородна енергия, 48 (15), 6734-6749.
5. Накамура, Т., Йошида, К. и Танака, Х. (2021). Характеристики на праха и тяхното влияние върху производителността на синтерования филтър в PEM системи за водна електролиза. Journal of Electrochemical Energy Conversion and Storage, 19 (4), 401-418.
6. Williams, PT, & Thompson, RA (2020). Проектиране и оптимизиране на функционално градирани синтеровани метални филтри за екстремни температурни среди. Технология и приложения на прах, 25 (2), 178-195.
